LMH9135 具有集成平衡-非平衡变压器的、3.2GHz至4

LMH9135 是一款高性能、单通道、差分输入至单端输出传输射频增益块放大器，支持 3.2GHz 至 4.2GHz 频段。该器件可满足下一代 5G 有源天线系统 (AAS) 或小型蜂窝应用的要求，同时可驱动功率放大器 (PA) 输入端。该射频放大器可提供 18dB 的典型增益，并具有 +31.5dBm 输出 IP3 的出色线性性能，同时在整个 1dB 带宽内保持小于 4dB 的噪声系数。该器件内部匹配 100Ω 差分输入阻抗，可轻松与输入端的射频采样或零中频模拟前端 (AFE) 相连。此外，该器件内部匹配 50Ω 单端输出阻抗，可与后置放大器、表面声波 (SAW) 滤波器或功率放大器 (PA) 轻松交互。

数据手册：*附件：LMH9135 具有集成平衡-非平衡变压器的、3.2GHz至4.2GHz、差分至单端放大器技术手册.pdf

该器件使用 3.3V 单电源供电，其典型有功功率约为 395mW，因此适用于高密度 5G 大规模 (MIMO) 应用。此外，该器件采用节省空间的 2mm x 2mm、12 引脚 QFN 封装。该器件的额定工作温度高达 105°C，可提供稳健的系统设计。该器件具有符合 JEDEC 标准的 1.8V 断电引脚，可为该器件快速断电和上电，适用于时分双工 (TDD) 系统。

特性
• 单通道、窄带差分输入至单端输出射频增益块放大器
• 支持 3.2GHz 至 4.2GHz 1dB BW 典型值
• 在整个频带内具有 18dB 的典型增益
• 3.8dB 噪声系数
• 31.5dBm OIP3
• 18dBm 输出 P1dB
• +3.3V 单电源供电，具有 395mW 功耗
• 工作温度高达 105°C TC

引脚功能和配置

典型特性

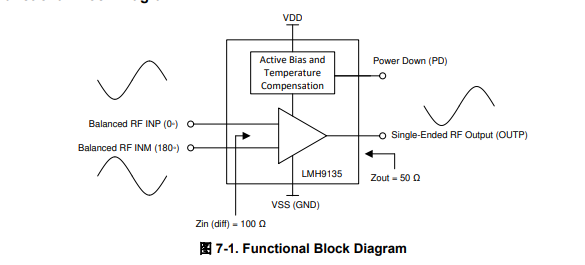

功能方框图

典型应用

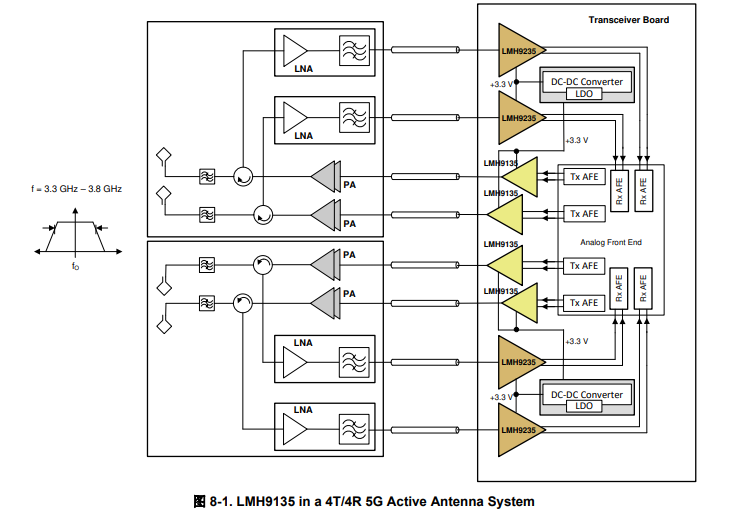

LMH9135通常用于5G的有源天线系统的四发射四接收（4T/4R）阵列中TDD、无线基站应用。这种系统如图8-1所示，其中LMH9135用于该有源平衡-不平衡转换器将来自Tx AFE的差分DAC输出转换为单端信号。而且图中所示为LMH9235芯片的应用，它是LMH9135在接收中的对应部分路径。

4T/4R系统可以扩展到16T/16R、64T/64R或更高的天线阵列，从而产生比例整体系统功耗的缩放。由于多通道的比例缩放因子在系统中，必须降低单个设备的功耗，以减少系统中的整体热量系统。LMH9135在单个3.3V电源上运行，仅消耗约400mW，因此提供为客户节省电力。多个LMH9135设备可以由单个DC/DC转换器或低压差稳压器（LDO）在3.3V电源上运行。DC/DC转换器提供最高效的电源产生3.3V电源的方式。但是，在使用DC/DC转换器时必须小心，以尽量减少必须在模拟和模拟之间提供使用电感扼流圈的开关噪声和足够的隔离数字电源域。

应用
• 适用于 GSPS DAC 的差分 DAC 输出驱动器
• 差分至单端放转换
• 平衡-非平衡变压器替代产品
• 小型蜂窝或 m-MIMO 基站
• 5G 有源天线系统 (AAS)
• 无线蜂窝基站
