INA281 -4V至110V、1.3MHz高精度电流检测放大器技术手

INA281-Q1 是一款高精度电流感应放大器，，在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降。负共模电压允许器件的工作电压低于接地电压，从而可在半桥应用中精确测量再循环电流。低失调电压、小增益误差和高直流 CMRR 的组合可实现高精度的电流测量。INA281-Q1 凭借 1.3MHz 的高带宽和 65dB（50kHz 时）的交流 CMRR，不仅适用于直流电流测量，还适用于高速应用（例如，快速过流保护）。

数据手册：*附件：INA281 -4V至110V、1.3MHz高精度电流检测放大器技术手册.pdf

INA281-Q1 由 2.7V 至 20V 的单电源供电，电源电流为 1.5mA。INA281-Q1 提供五个增益选项：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

INA281-Q1 的额定工作温度范围为 -40 °C 至 +125 °C，并且采用节省空间且配备两种引脚型号的 SOT-23 封装。

特征
•宽共模电压：
–工作电压：-4V至+110V
–生存电压：-20 V至+120 V
•出色的CMRR：
–120 dB直流CMRR
–50 kHz时为65 dB交流共模抑制比
•准确性：
–增益：
•增益误差：±0.5%（最大值）
•增益漂移：±20 ppm/°C（最大）
–偏移量：
•偏移电压：±55µV（典型值）
•偏移漂移：±0.1µV/°C（典型值）
•可用收益：
–INA281A1、INA281B1:20伏/伏
–INA281A2、INA281B2:50 V/V
–INA281A3、INA281B3：100 V/V
–INA281A4、INA281B4:200 V/V
–INA281A5、INA281B5:500 V/V
•高带宽：1.3 MHz
•转换速率：2.5V/µs
•静态电流：1.5 mA

引脚功能和配置

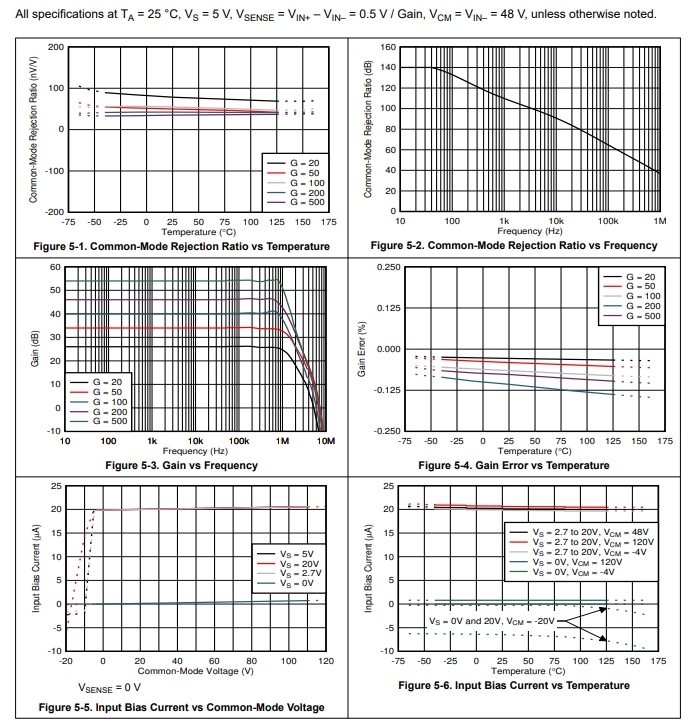

典型特性

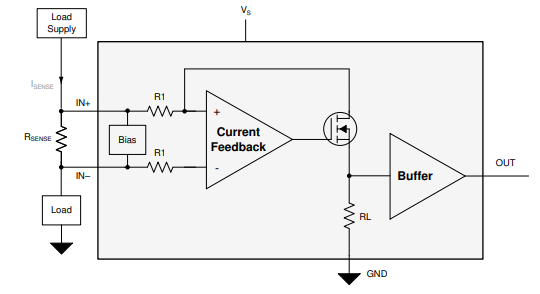

功能方框图

应用
•有源天线系统mMIMO（AAS）
•宏远程无线电单元（RRU）
•48V机架式服务器
•48V商用网络和服务器电源
（PSU）
•电磁阀控制
•阀门控制
•电信设备
•电源
