OPA388-Q1 符合汽车标准的宽带宽、零温漂、零交叉

OPA388-Q1 和 OPA2388-Q1 ( OPAx388-Q1) 是自动低噪声、快速稳定、零漂移高精度运算放大器，可实现轨到轨输入和输出运行。优异交流性能与仅为 0.25µV 的失调电压以及 0.005µV/°C 的温度漂移相结合，使 OPAx388-Q1 成为驱动高精度高分辨率模数转换器 (ADC) 的理想选择。零交叉技术更大程度地减小了共模范围内的失调电压变化。低漂移和超低 1/f 噪声相结合，使 OPAx388-Q1 能够监视和检测故障情况，而不会影响信号完整性。

数据手册：*附件：OPA388-Q1 符合汽车标准的宽带宽、零温漂、零交叉、精密放大器技术手册.pdf

这些器件的额定工业温度范围均为 -40°C 至 +125°C。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 提供功能安全
– 可帮助进行功能安全系统设计的文档 (OPA388-Q1)
– 可帮助进行功能安全系统设计的文档
(OPA2388-Q1: VSSOP)
• 零漂移：±0.005µV/°C
• 零交叉：140dB CMRR 真正 RRIO
• 低噪声：1 kHz 时为 7.0 nV√Hz
• 无 1/f 噪声：140nVPP（0.1Hz 至 10Hz）
• 快速稳定：2µs（1V，0.01%）
• 增益带宽：10MHz
• 单电源：2.5V 至 5.5V
• 双电源：±1.25V 至 ±2.75V
• 真正的轨至轨输入
• 输入已滤除 EMI 和 RFI
• 行业标准封装：VSSOP-8、SOT-23-5

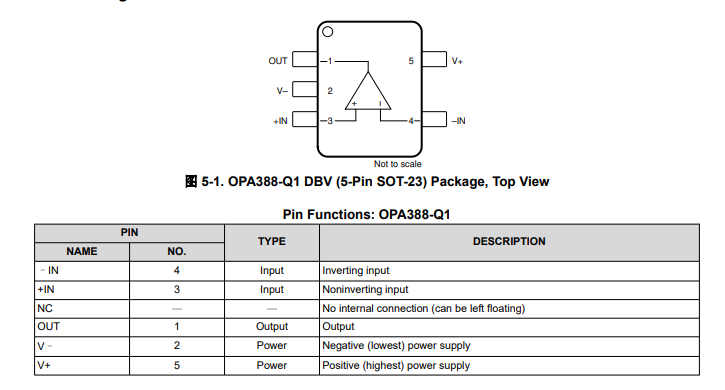

引脚功能和配置

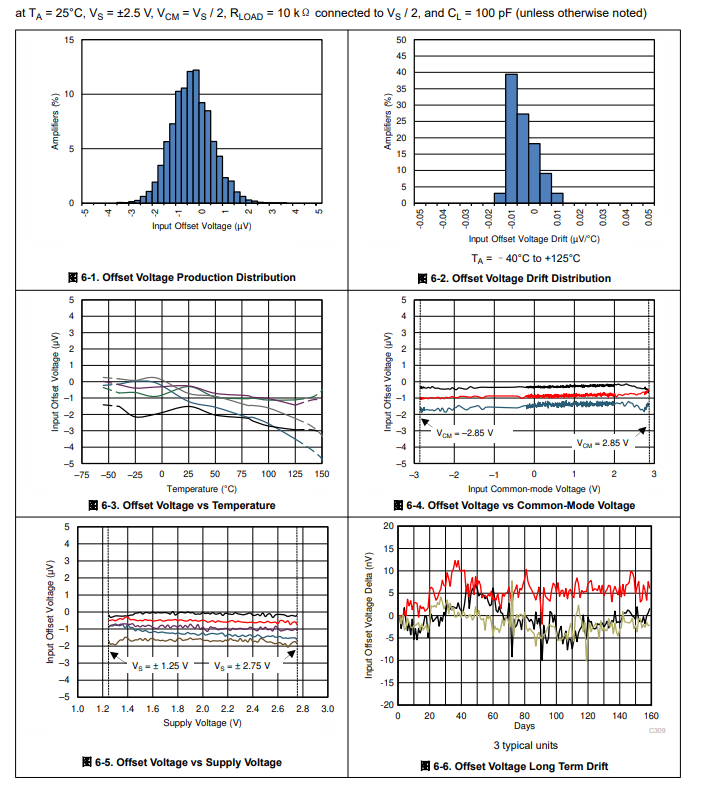

典型特性

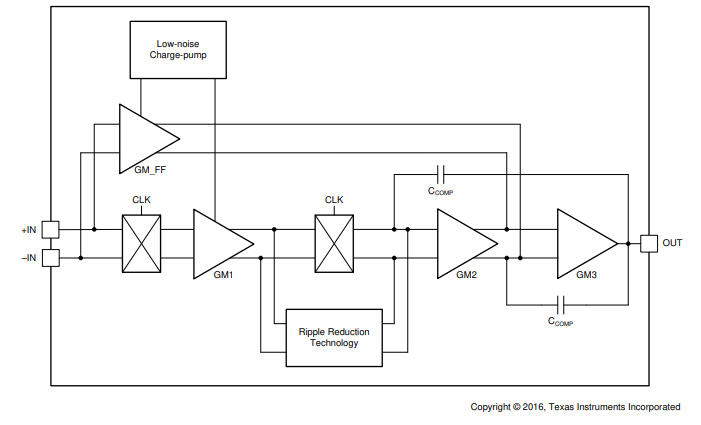

功能方框图

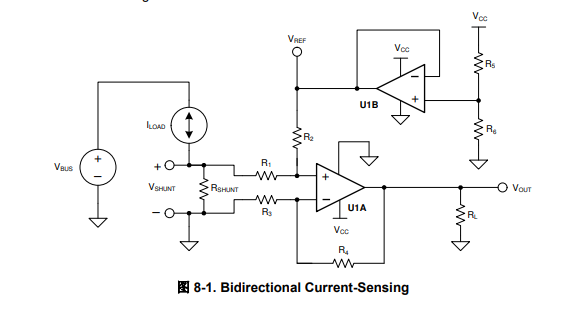

典型应用
此单电源、低压侧、双向电流传感设计示例可检测-1 A至+1的负载电流A.单端输出范围为110 mV至3.19 V。由于低电压，该设计使用OPA388-Q1偏移电压和轨到轨输入和输出。其中一个放大器被配置为差分放大器另一个放大器提供参考电压。

应用
• 混合动力汽车/电动汽车逆变器和电机控制
• 电池管理系统 (BMS)
• 直流/直流转换器
• 车载充电器 (OBC) 和无线充电器
