TLV2197-Q1 汽车类、双通道、高电压、精密RRIO运算

TLV197-Q1、TLV2197-Q1和TLV4197-Q1（TLVx197-Q1）系列器件是新一代低成本36V汽车级运算放大器的一部分。TLVx197-Q1系列采用封装级微调方法，在塑料成型工艺后的最后制造步骤中实现偏移和偏移温度漂移。这种方法最大限度地减少了固有输入晶体管失配的影响，以及封装成型过程中引起的误差。

数据手册：*附件：TLV2197-Q1 汽车类、双通道、高电压、精密RRIO运算放大器技术手册.pdf

良好的直流精度和交流性能，包括轨对轨输入/输出、优化的成本结构和AEC-Q100 1级认证，使该系列成为汽车领域低压侧电流传感和信号调理应用的绝佳选择。

更独特的功能，如电源轨的差分输入电压范围、高输出电流（±65 mA）、高达1 nF的重电容性负载驱动和高转换速率（20 V/µs），使这些器件成为高压汽车应用的强大、高性能运算放大器系列。

TLVx197-Q1系列运算放大器采用标准封装，温度范围为-40°C至+125°C。

特征
•AEC-Q100符合汽车应用标准：
–温度等级1：-40°C至+125°C，TA
•低偏移电压：±500µV（最大）
•低噪声：1 kHz时为5.5 nV/√Hz
•高共模抑制：140 dB
•低偏置电流：±5 pA
•轨对轨输入和输出
•宽带：10 MHz GBW
•高转换速率：20 V/µs
•低静态电流：每个放大器1mA
•宽电源：±2.25 V至±18 V，4.5 V至36 V
•EMI/RFI滤波输入
•电源轨的差分输入电压范围
•高电容负载驱动能力：1 nF
•行业标准包装：
–非常小的8针VSSOP中的单通道
–8针VSSOP中的双通道
–14针TSSOP中的四通道

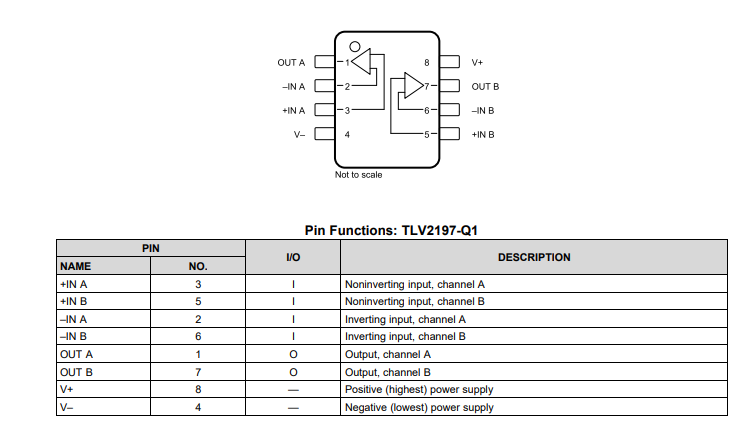

引脚功能和配置

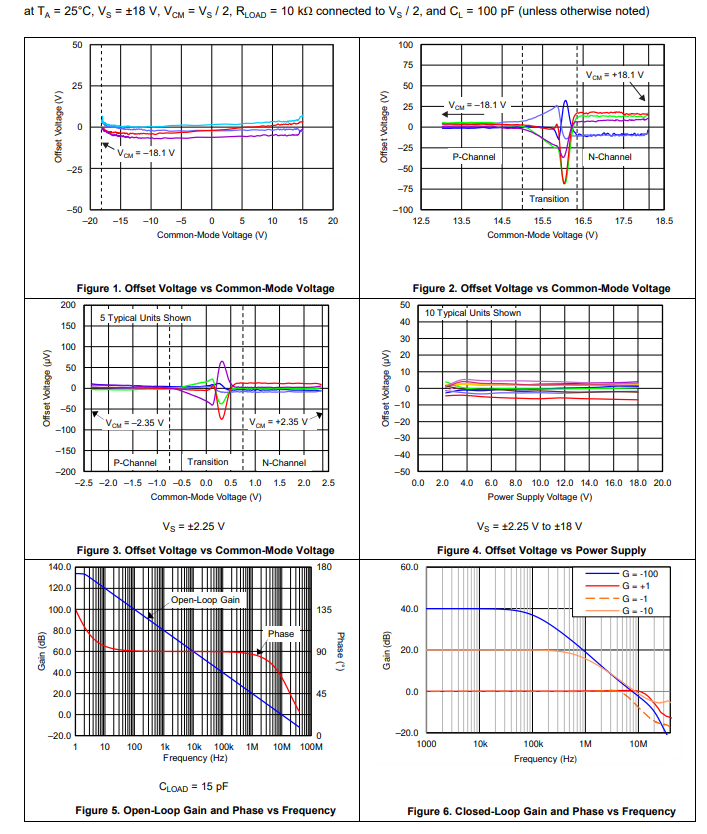

典型特性

功能方框图

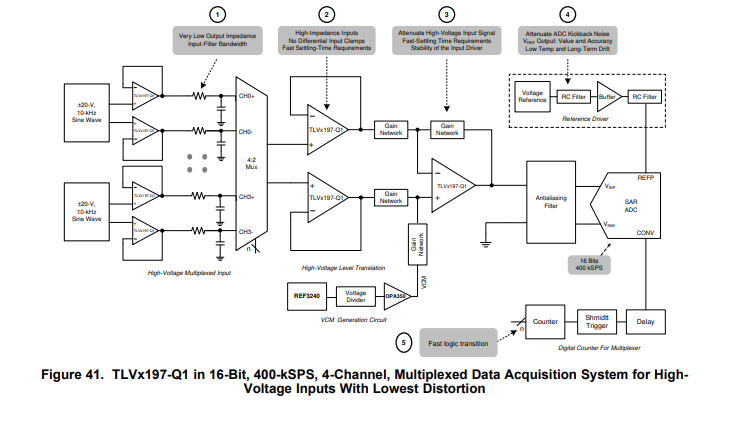

典型应用

应用
•逆变器和电机控制
•DC/DC转换器
•车载（OBC）和无线充电器
•电池管理系统（BMS）
