INA241B-Q1 符合AEC-Q100标准、具有增强型PWM抑制功能

INA241x-Q1 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10µV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA241x-Q1 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x-Q1 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。

数据手册：*附件：INA241B-Q1 具有增强型 PWM 抑制功能、符合 AEC-Q100 标准的 -4V 至 110V、双向、高精度电流检测放大器技术手册.pdf

INA241x-Q1 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA241x-Q1 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。

INA241x-Q1 的额定工作温度范围为 -40°C 至 125°C。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 125°C，TA
• 功能安全型
– 可提供用于功能安全系统设计的文档
• 针对受开关共模电压影响的系统优化的增强型
PWM 抑制
– 支持高达 125kHz 的开关频率
• 宽共模电压：
– 工作电压：-5V 至 110V
– 可承受电压：-20V 至 120V
• 双向运行
• 较高的小信号带宽：1.1MHz（在所有增益下）
• 压摆率：8V/µs
• 阶跃响应稳定时间为 1%：1µs
• 出色的共模抑制比 (CMRR)
– 166dB 直流 CMRR
– 104dB 交流 CMRR（100kHz 时）
– 89dB 交流 CMRR（1MHz 时）
• 精度：
– 增益误差（最大值）
• 版本 A：±0.01%，±1ppm/°C 温漂
• 版本 B：±0.1%，±5ppm/°C 温漂
– 失调电压（最大值）
• 版本 A：±10µV，±0.1µV/°C 温漂
• 版本 B：±150µV，±0.5µV/°C 温漂
• 可用增益：
– INA241A1-Q1：10 V/V
– INA241A2-Q1：20 V/V
– INA241A3-Q1：50 V/V
– INA241A4-Q1：100 V/V
– INA241A5-Q1：200 V/V
• 封装选项：SOT23-8、VSSOP-8、SOIC-8、
VSSOP-10

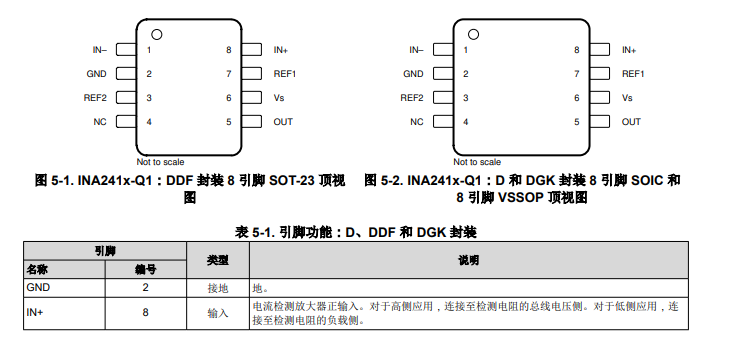

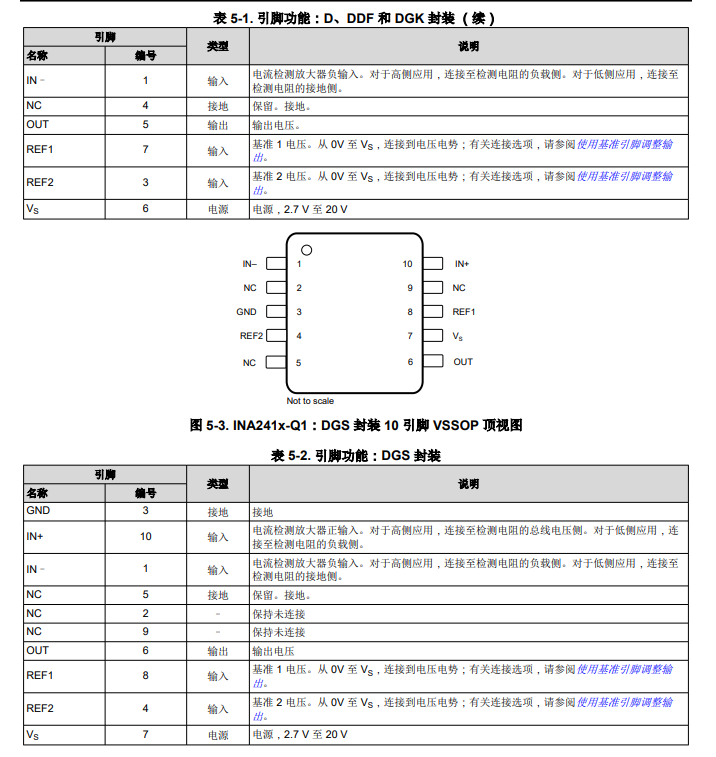

引脚配置和功能

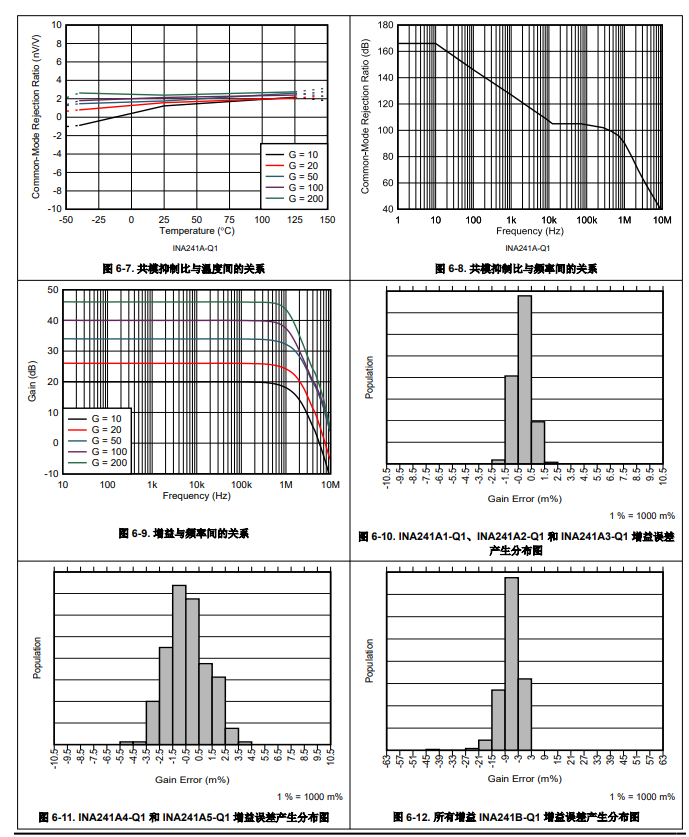

典型特性

特性说明

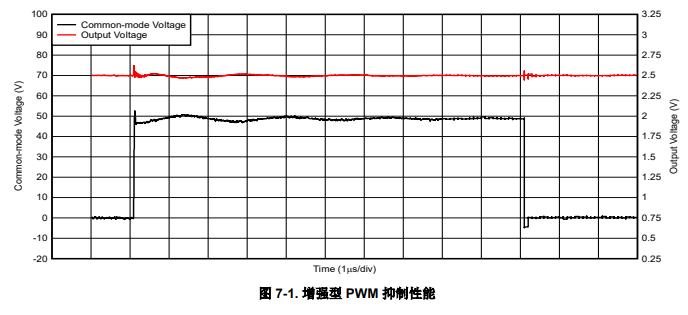

图 7-1 显示了 INA241x-Q1 PWM 增强性能。当 INA241x-Q1 感测到大共模 ΔV/Δt 瞬变时，该器件会使输出在1μs 内保持不变，因而防止共模干扰传播到输出端。如果在接下来的 3μs 内发生另一次共模瞬变，则 INA241xQ1 依赖高带宽和交流 CMMR 来减弱共模瞬态的影响。在高达 125kHz 的 PWM 频率下，或如果共模瞬态边沿间
隔为 3μs 或更长时间，可实现增强型 PWM 抑制。

应用
• 电子涡轮/增压器
• 电动助力转向 (EPS)
• 起动机/发电机
• 再生制动
• 制动系统
