OPA2863A 双通道、高精度、低功耗、105MHz/12V RRIO电

OPA863A 和 OPA2863A 器件 (OPAx863A) 是单位增益稳定的低功耗、轨到轨输入和输出、电压反馈运算放大器。这些器件经过封装调整，可提供高精度性能，最大输入失调电压为 95µV，温漂为 1.2µV/℃，可在整个温度范围内实现高精度测量。

数据手册：*附件：OPA2863A 双通道、高精度、低功耗、105MHz、12V RRIO电压反馈放大器技术手册.pdf

OPAx863A 每通道仅消耗 800µA 电流，可提供 50MHz 的增益带宽积、100V/µs 的压摆率和 6.3nV/√Hz 的电压噪声密度。由 2.7V 电源供电的轨到轨输入级适用于便携式电池供电型应用。轨到轨输入级可在整个输入共模电压范围内很好地匹配增益带宽积和噪声，从而在宽输入动态范围内实现出色的性能。

OPAx863A 包括过载功率限制功能，可限制输出饱和时 IQ 的增加，从而避免电池供电的功率敏感型系统中出现过度功率耗散。输出级具有短路保护功能，使得此类器件可适应恶劣的环境。

特性
• 增益带宽积：50MHz
• 高精度：
– 输入失调电压：95µV（最大值）
– 温漂：1.2µV/°C（最大值）
• 低功耗：
– 静态电流：800µA/通道（典型值）
– 电源电压：2.7V 至 12.6V
• 输入电压噪声：6.3nV/√Hz
• 压摆率：100V/µs
• 轨到轨输入和输出
• HD2 和 HD3：
– 20kHz (2VPP) 时为 -129dBc 和 -138dBc
• 工作温度范围：-40°C 至 +125°C
• 其他特性：
– 过载功率限制
– 输出短路保护

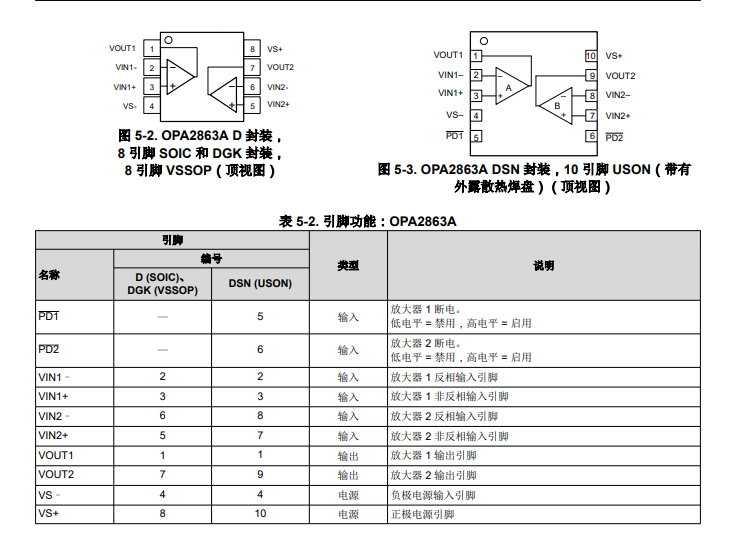

引脚配置和功能

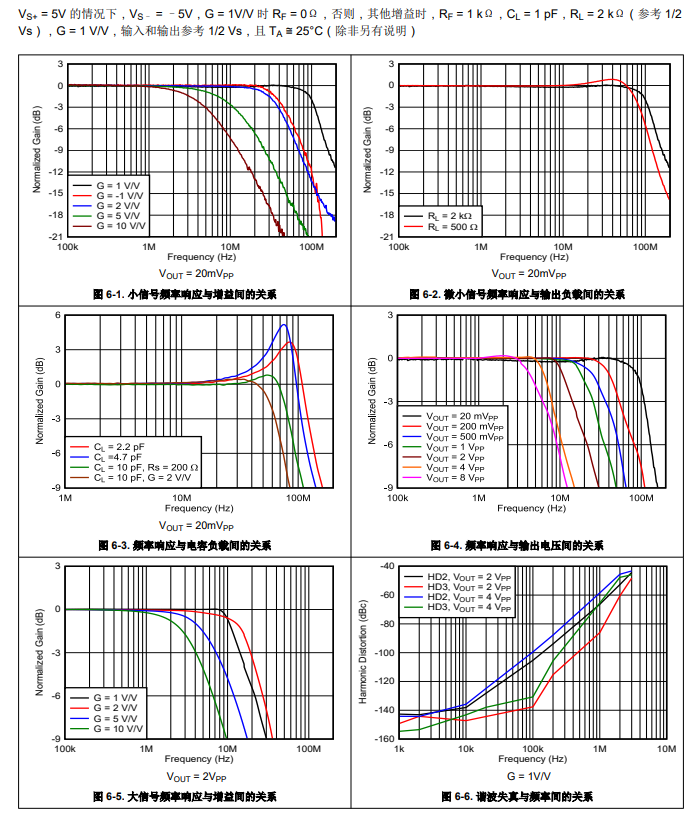

典型特性

功能方框图

应用
• 低功耗 SAR 和 Δ-Σ ADC 驱动器
• ADC 基准缓冲器
• 低侧电流检测
• 光电二极管 TIA 接口
• 电感式传感
• 电池供电仪表
• 增益和有源滤波器级

典型应用
图 8-1 显示了在截止频率为 2 MHz 的二阶多反馈 (MFB) 低通滤波器中使用 OPAx863A 的情况。将 图 8-1 中电路的频率响应与具有不同增益带宽积的各种放大器进行比较，如 图 8-2 所示：
