TLV1822 双路微功耗高电压开漏比较器技术手册

TLV181x 和 TLV182x 是一个 40V 单通道、双通道和四通道比较器系列，具有多个输出选项。该系列提供具有推挽或开漏输出选项的轨至轨输入。该系列具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5µA。

数据手册：*附件：TLV1822 双路微功耗高电压开漏比较器技术手册.pdf

所有器件都包含上电复位 (POR) 功能。这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。

TLV181x 比较器具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载（例如 MOSFET 栅极）。

TLV182x 比较器具有开漏输出级，可在独立于比较器电源电压的情况下上拉至 40V。

特性
• 2.4V 至 40V 宽电源电压范围
• 轨到轨输入
• 已知启动的上电复位 (POR)
• 低输入偏移电压为 500μV
• 420ns 典型传播延迟
• 每通道的低静态电流为 5μA
• 低输入偏置电流 150fA
• 推挽输出选项 (TLV181x)
• 开漏输出选项 (TLV182x)
• -40°C 到 +125°C 的完整温度范围
• 2kV ESD 保护
• 功能安全型
– 可提供用于功能安全系统设计的文档

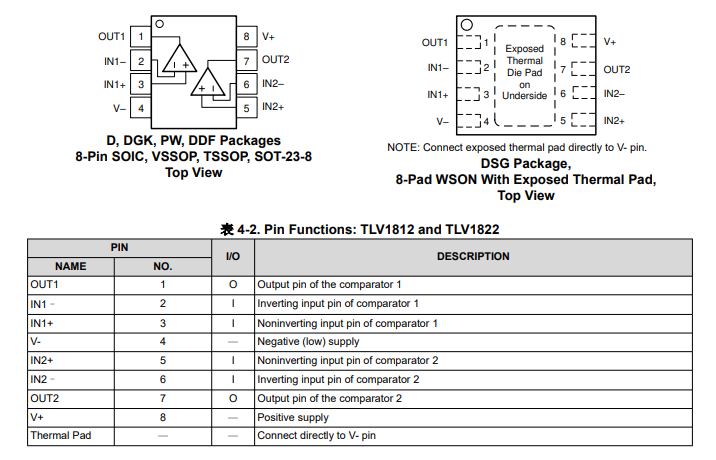

引脚功能和配置

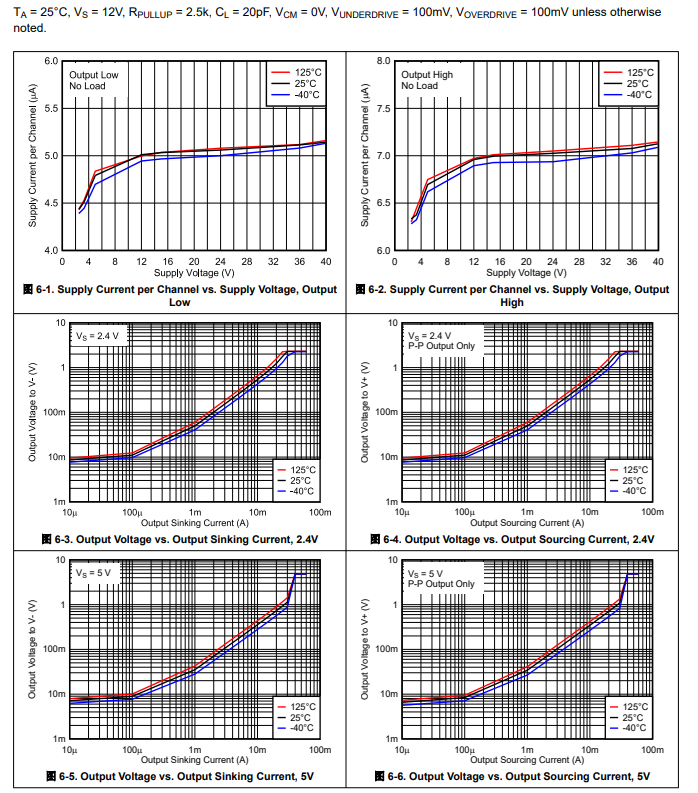

典型特性

功能框图

应用
• 电器
• 工厂自动化和控制
• 电机驱动器
• 信息娱乐系统与仪表组
