TLV3801-Q1 具有LVDS输出的汽车类225ps高速比较器技术

TLV380x-Q1 是具有宽电源电压范围和 3GHz 超高切换频率的 225ps 高速比较器。这些器件具有 2.7V 至 5.25V 的单电源工作电压范围和 2.7V 至 5.25V 的双电源工作电压范围，采用业界通用的小型封装承载所有特性，是激光雷达、差分线路接收器应用以及测试和测量系统的理想选择。

数据手册：*附件：TLV3801-Q1 具有LVDS输出的汽车类225ps高速比较器技术手册.pdf

TLV380x-Q1 具有 5ps 的强大输入过驱性能，并且能够检测仅 240ps 的窄脉冲宽度。这些器件具有输入过驱可实现较小传播延迟变化，并且能够检测窄脉冲，是飞行时间 (ToF) 应用（例如工厂自动化和无人机视觉）的理想选择。

TLV380x-Q1 的低压差分信号 (LVDS) 输出有助于提高数据吞吐量并优化功耗。同样，互补输出有助于通过抑制每个输出上的共模噪声来降低 EMI。LVDS 输出旨在驱动和直接连接可接受标准 LVDS 输入（例如大多数 FPGA 和 CPU）的其他应用下游器件。

TLV3801-Q1 采用 8 引脚 WSON 封装，而 TLV3802-Q1 采用具有可湿性侧面的 12 引脚 WSON 封装，因此非常适合空间敏感型汽车应用。

特性
• 低传播延迟：225 ps
• 低过驱动分散：5 ps
• 静态电流：19mA
• 高切换频率：3GHz /6Gbps
• 窄脉宽检测功能：240ps
• LVDS 输出
• 分离输入和输出接地基准
• 单电源电压：2.7V 至 5.25V
• 低输入失调电压：±0.5mV
• 内部迟滞：2mV
• 封装：TLV3801-Q1（8 引脚 WSON）、TLV3802-
Q1（12 引脚 WSON）

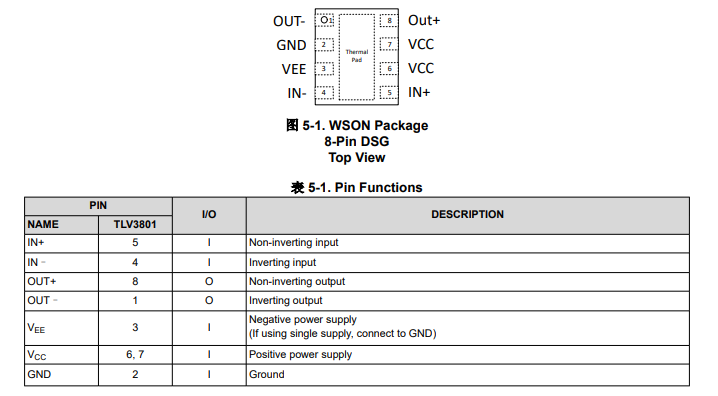

引脚功能和配置

典型特性

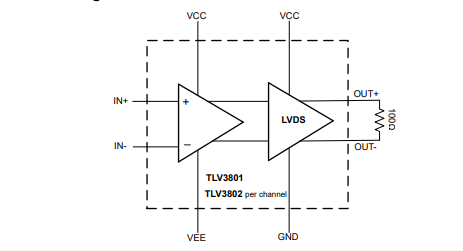

功能方框图

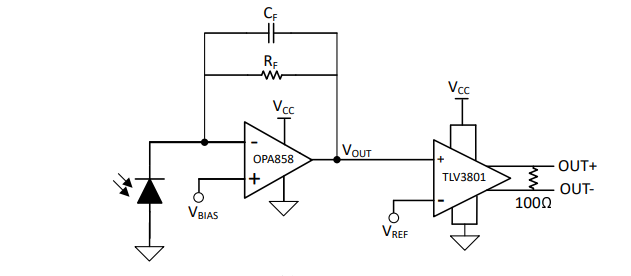

典型应用

应用
• 激光雷达中的距离感测
• 飞行时间传感器
• 示波器和逻辑分析仪中的高速触发器功能
• 高速差分线路接收器
• 无人机视觉
