LM324B 四通道、36V、1.2MHz、3mV 失调电压运算放大器

LM324B 和 LM2902B 器件是业界通用运算放大器 LM324 和 LM2902 的下一代版本，其中包括四个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低失调电压（600µV，典型值）、接地共模输入范围以及高差分输入电压能力。

数据手册：*附件：LM324B 四通道、36V、1.2MHz、3mV失调电压运算放大器技术手册.pdf

LM324B 和 LM2902B 的特点是单位增益稳定，每个放大器可实现最大 3mV（LM324BA 和 LM2902BA 最大 2mV）的低失调电压和 240µA（典型值）的静态电流。高 ESD（2kV HBM 和 1.5kV CDM）和集成 EMI 以及射频滤波器可支持将 LM324B 和 LM2902B 器件用于更严苛、更具环境挑战性的应用。

LM324B 和 LM2902B 可直接替代所有版本的 LM224、LM324 和 LM2902 器件。

特性
• 下一代 LM324B 和 LM2902B
• B 版本可直接替代所有版本的 LM224、LM324 和
LM2902
• 改进了 B 版本的规格
– 电源电压范围：3V 至 36V（B、BA 版本）
– 低输入失调电压：±2mV（BA 版本）/3mV（B
版本）
– ESD 等级：2kV (HBM)，1.5kV (CDM)
– EMI 抑制：集成射频和 EMI 滤波器
– 低输入偏置电流：最大值为 50nA（在 –40°C
至 125°C 范围内）
• 共模输入电压范围包括 V–
• 输入电压差可驱动至电源电压
• 有关双路 B 版本，请参阅 LM358B 和 LM2904B

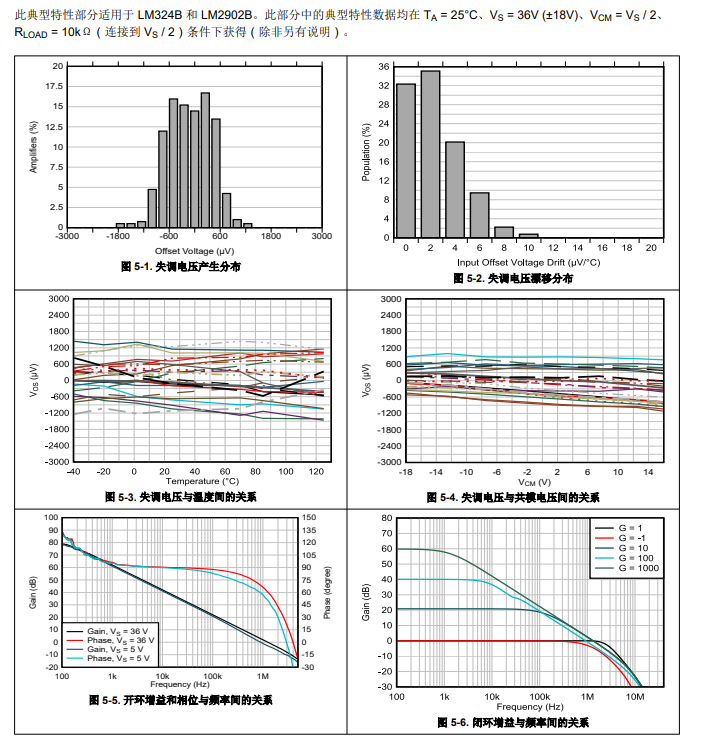

典型特性

功能框图

应用
• 商用网络和服务器电源单元
• 多功能打印机
• 电源和移动充电器
• 台式计算机和主板
• 室内外空调
• 洗衣机、烘干机和冰箱
• 交流逆变器、串式逆变器、中央逆变器和变频器
• 不间断电源

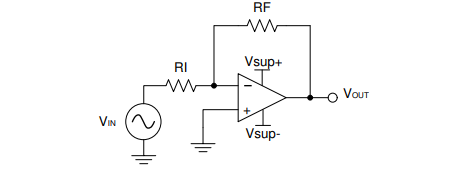

典型应用
运算放大器的典型应用是反相放大器。该放大器在输入端接受正电压，然后使电压变为同样幅度的负电压。它还会以相同的方式使负输入电压变为正电压。
