INA241A 具有增强型PWM抑制功能的-5V至110V、双向、

INA241x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10µV，最大值）、较小增益误差（±0.01%，最大值）和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA241x 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。

数据手册：*附件：INA241A 具有增强型PWM抑制功能的-5V至110V、双向、超精密电流检测放大器技术手册.pdf

INA241x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA241x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。

INA241x 的额定工作温度范围为 -40°C 至 125°C。

特性

• 针对受开关共模电压影响的系统优化的增强型 PWM 抑制
  • 支持高达 125kHz 的开关频率
• 宽共模电压：
  • 工作电压：-5V 至 110V
  • 可承受电压：-20V 至 120V
• 双向运行
• 较高的小信号带宽：1.1MHz（在所有增益下）
• 压摆率：8V/µs
• 阶跃响应稳定时间为 1%：1µs
• 出色的共模抑制比 (CMRR)
  • 166dB 直流 CMRR
  • 104dB 交流 CMRR（100kHz 时）
  • 89dB 交流 CMRR（1MHz 时）
• 精度：
  • 增益误差（最大值）
    • 版本 A：±0.01%，±1ppm/°C 温漂
    • 版本 B：±0.1%，±5ppm/°C 温漂
  • 失调电压（最大值）
    • 版本 A：±10µV，±0.1µV/°C 温漂
    • 版本 B：±150µV，±0.5µV/°C 温漂
• 可用增益：
  • INA241A1、INA241B1：10 V/V
  • INA241A2、INA241B2：20 V/V
  • INA241A3、INA241B3：50 V/V
  • INA241A4、INA241B4：100 V/V
  • INA241A5、INA241B5：200 V/V
• 封装选项：SOT23-8、VSSOP-8、SOIC-8、

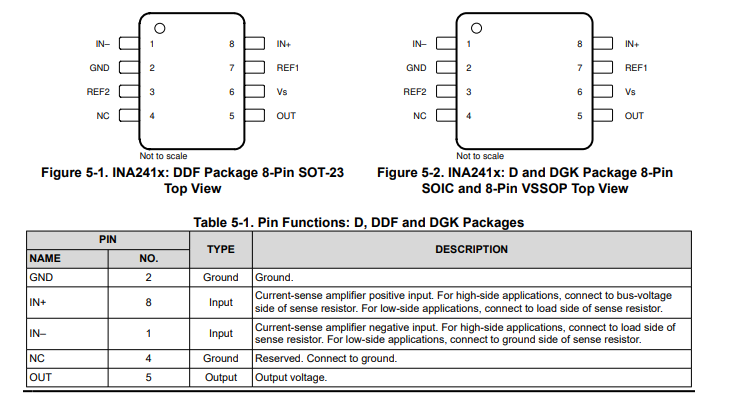

引脚功能和配置

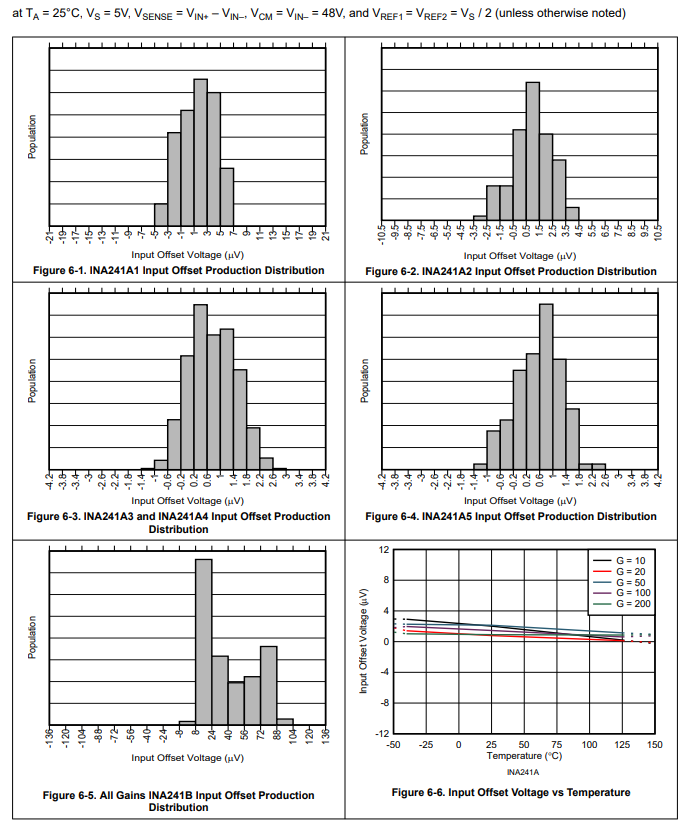

典型特性

功能框图

应用
电机驱动
螺线管和执行器
注塑机
无绳电动工具
医用无绳工具
无人机螺旋桨速度控制
