AMC1351-Q1 汽车类、0-5V输入、精密电压检测增强型

AMC1351-Q1 是一款隔离式精密放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证可提供高达 5kVRMS 的增强型电隔离，符合 VDE V 0884-11 和 UL1577 标准，并且可支持最高 1.5kVRMS 的工作电压。

数据手册：*附件：AMC1351-Q1 汽车类、0-5V输入、精密电压检测增强型隔离式放大器技术手册.pdf

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，并保护低压侧免受可能有害的电压冲击。

AMC1351-Q1 的高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。具有出色的精度和低温漂，可支持精确的直流电压检测，适用于直流/直流转换器、变频器、电机驱动或其他必须支持高共模电压的应用。

AMC1351-Q1 采用宽体 8 引脚 SOIC 封装，符合面向汽车应用的 AEC-Q100 标准，并支持 –40°C 至 +125°C 的温度范围。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 线性输入电压范围：-0.25 V 至 5 V
• 高输入阻抗：1.25mΩ（典型值）
• 固定增益：0.4 V/V
• 低直流误差：
– 失调电压误差 ±1.5mV（最大值）
– 温漂：±15µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益漂移：±35ppm/°C（最大值）
– 非线性 ±0.02%（最大值）
• 高侧和低侧运行电压：3.3V 或 5V
• 高 CMTI：100kV/µs（最小值）
• 失效防护输出
• 安全相关认证：
– 7070-VPK 增强型隔离，符合 DIN VDE V
0884-11：2017-01
– 符合 UL1577 标准且长达 1 分钟的 5000VRMS
隔离

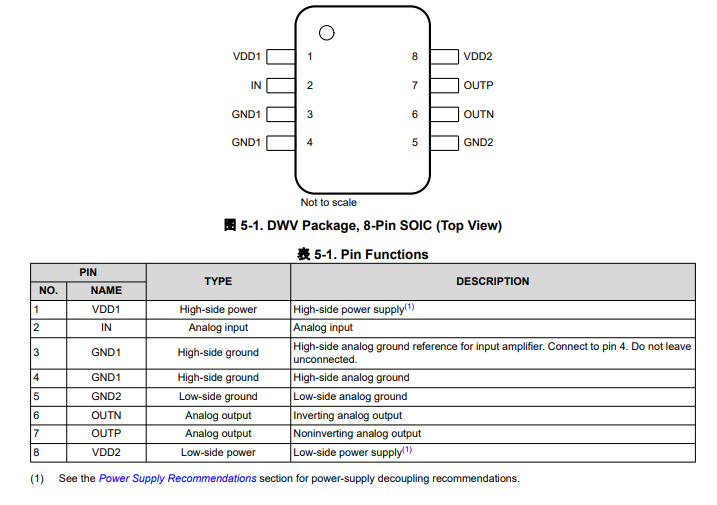

引脚功能和配置

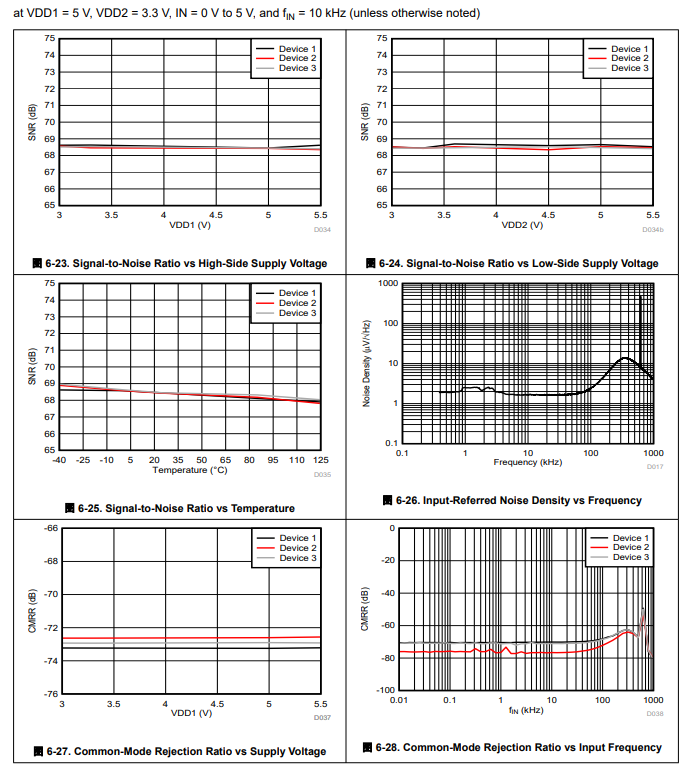

典型特性

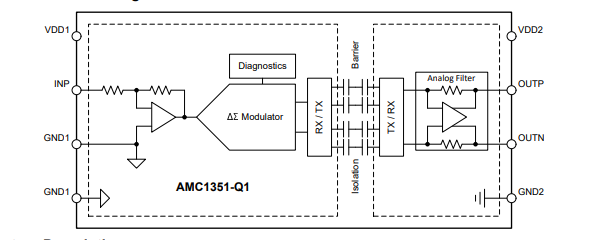

功能框图

应用
• 可用于以下应用的隔离式电压感应：
– 牵引逆变器
– 车载充电器
– 直流/直流转换器
– 混合动力汽车/电动汽车直流充电器

典型应用
隔离放大器广泛用于必须隔离的高压应用中的电压测量来自低电压域。一个典型的应用是检测变频器中的直流母线电压。
凭借其宽的5V输入电压范围，AMC1351-Q1专为隔离式直流电压传感而设计需要在高噪声环境中进行准确电压监控的应用。

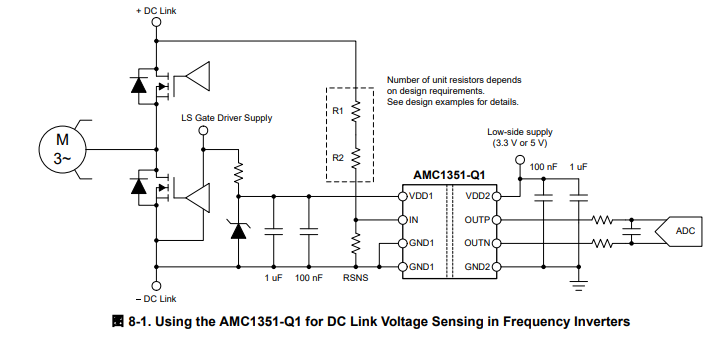

图8-1显示了AMC1351-Q1在典型电机驱动应用中的简化原理图。直流母线电压
在高阻抗电阻的底部电阻(RSN)上分为大约5V电平AMC1351-Q1感测到的分频器。AMC1351-Q1对高端模拟输入信号进行数字化将数据跨越隔离屏障传输到低端，并重建呈现的模拟信号作为输出引脚上的差动电压。
AMC1351-Q1的高阻抗输入和高共模瞬时抗扰度(CMTL)确保即使在高噪声环境中也能可靠、准确地运行。
