TLV387 单通道、超高精度、零漂移、低输入偏置电

TLV387、TLV2387 和 TLV4387 (TLVx387) 精密放大器系列提供出色的性能。通过零温漂技术，TLVx387 的失调电压和失调温漂可提供出色的长期稳定性。仅需 570µA 的静态电流，TLVx387 就能实现 5.7MHz 的带宽、8.5nV/√Hz 的宽带噪声和 177nVPP 的 1/f 噪声。这些规格对于在 16 位至 24 位模数转换器 (ADC) 中实现超高精度和不降低线性度至关重要。TLVx387 在温度范围内具有平坦的偏置电流；因此，高输入阻抗应用在温度范围内几乎不需校准。

数据手册：*附件：TLV387 单通道、超高精度、零漂移、低输入偏置电流运算放大器技术手册.pdf

所有版本的额定工作温度范围均为 -40°C 至 +125°C。

特性
• 超低失调电压：±10µV（最大值）
• 零温漂：±0.01µV/°C
• 低输入偏置电流：300pA（最大值）
• 低噪声：1 kHz 时为 8.5nV/√Hz
• 无 1/f 噪声：177nVPP（0.1Hz 至 10Hz）
• 共模输入范围超出电源轨 ±100mV
• 增益带宽：5.7 MHz
• 静态电流：每个放大器 570µA
• 单电源：1.7V 至 5.5V
• 双电源：±0.85V 至 ±2.75V
• EMI 和 RFI 已滤除的输入

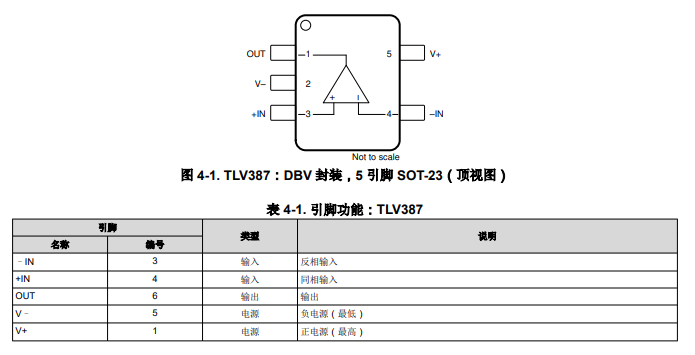

引脚配置和功能

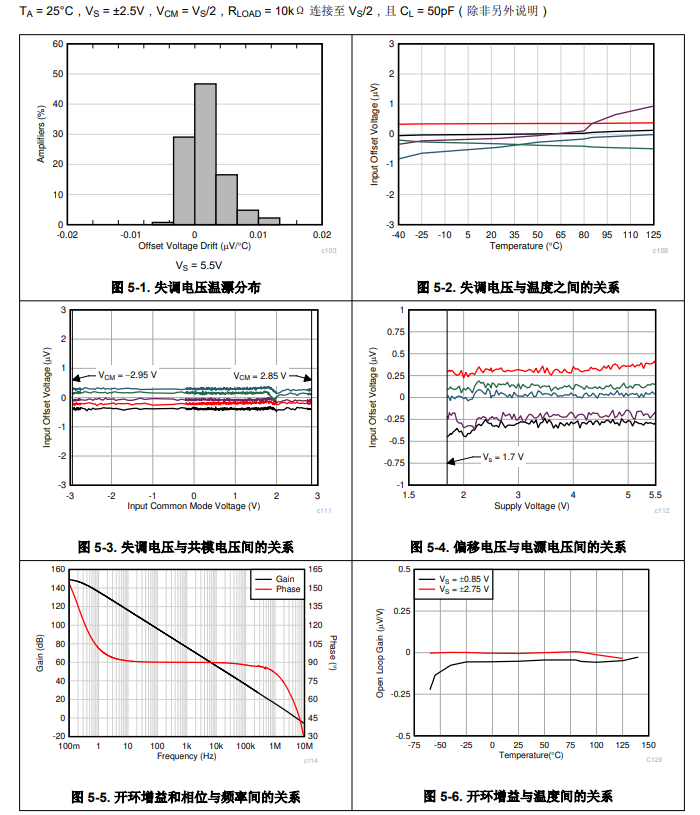

典型特性

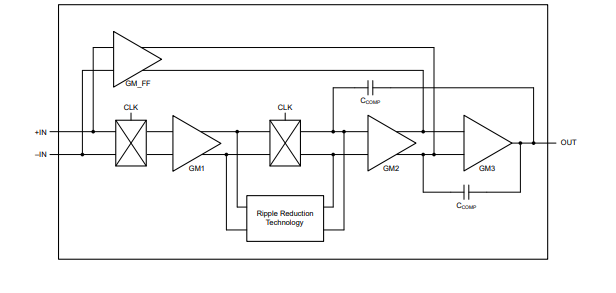

功能方框图

应用
• 电子温度计
• 称重计
• 温度变送器
• 呼吸机
• 数据采集 (DAQ)
• 半导体测试
• 实验室和现场仪表
• 商用网络和服务器 PSU
• 模拟输入模块
• 压力变送器

典型应用
此单电源低侧双向电流检测设计示例可检测到从 –1A 到 +1A 的负载电流。单端输出范围从 110mV 到 3.19V。由于失调电压以及轨到轨输入和输出较低，所以此设计使用 TLVx387。其中一个放大器配置为差分放大器，另一个放大器提供基准电压。图 7-1 显示了设计示例原理图。
