L272 双功率运算放大器技术手册

L272 是采用 Powerdip、Minidip 和 SO 封装的单片集成电路，旨在用作功率运算放大器，应用范围广泛，包括伺服放大器和电源、光盘、VCR 等。

数据手册：*附件：L272 双功率运算放大器技术手册.pdf

高增益和高输出功率能力可在任何需要运算放大器/功率放大器组合的情况下提供卓越的性能。

功能特性

• 热关断
• 低饱和电压
• 输出电流达 1 A
• 单电源或分离电源
• 在低电压下工作
• 接地兼容输入
• 较大的共模和差模范围

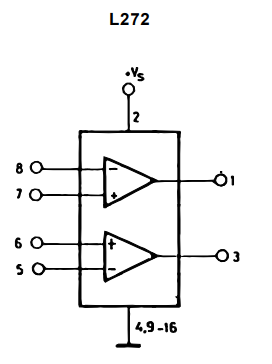

引脚图

方框图

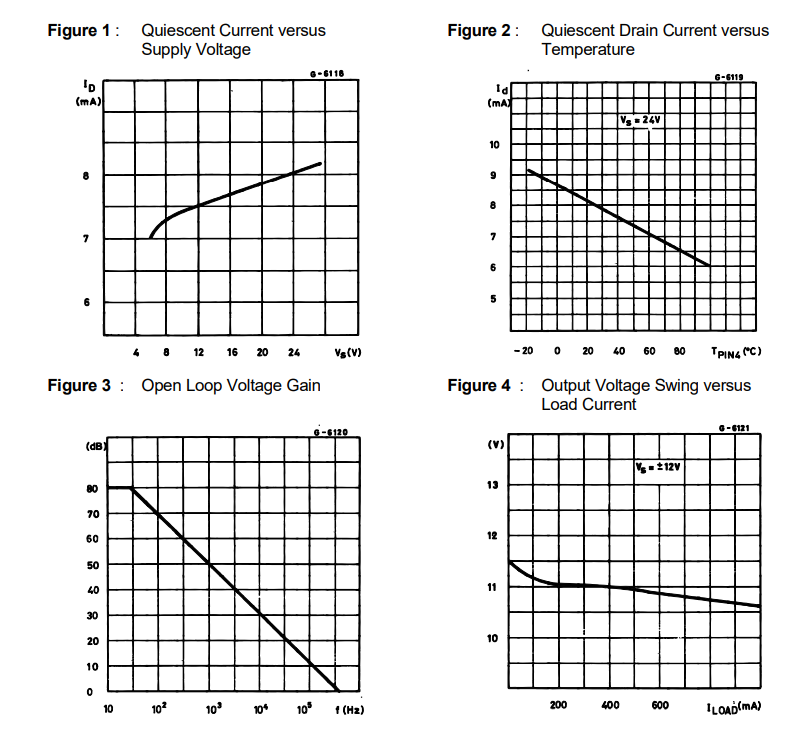

典型特性

应用

1. 音频信号处理 ：L272运算放大器在音频放大器中应用广泛，能够提供清晰、低失真的信号放大，适用于音响设备和音频处理系统。
2. 传感器接口电路 ：L272可以与各种传感器模块连接，进行信号调理和转换，提升系统的精度，这在工业自动化、环境监测等领域有重要作用。
3. 滤波器设计 ：L272被用作低通、高通和带通滤波器中的放大器，支持音频和信号处理应用。
4. 反馈控制系统 ：在自动控制系统中，L272提供必要的增益和相位补偿，提高系统稳定性和响应速度。
5. 医疗设备 ：L272具有低噪声和宽工作温度范围的特点，适合用于医疗监测仪器的信号处理。
