LM158 低功耗双通道运算放大器技术手册

LM158由两个独立的、高增益、内部频率补偿的运算放大器组成，专门设计用于在较宽的电压范围内采用单电源工作。低功率电源 drain 与电源电压的大小无关。

数据手册：*附件：LM158 低功耗双通道运算放大器技术手册.pdf

应用领域包括传感器放大器、直流增益模块和所有常规运算放大器电路，这些电路现在可以更容易地在单个电源系统中实现。例如，这些电路可以直接由标准 5 V 供电，该 V 用于逻辑系统，无需额外电源即可轻松提供所需的接口电子设备。

在线性模式下，输入共模电压范围包括接地，输出电压也可以摆动至地，即使仅采用单个电源电压工作。

功能

• 内部实现频率补偿
• 大直流电压增益： 100 dB
• 宽带宽（单位增益）：1.1 MHz（温度补偿）
• 每个通道的电源电流非常低，基本上与电源电压无关
• 低输入偏置电流：20 nA（温度补偿）
• 低输入失调电压： 2 mV
• 低输入失调电流：2 nA
• 输入共模电压范围包括负轨
• 差分输入电压范围等于电源电压

封装引脚连接

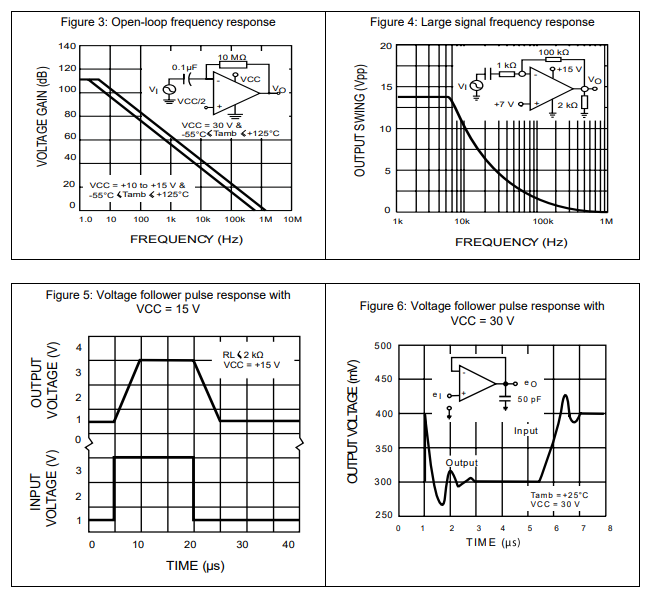

电气特性曲线

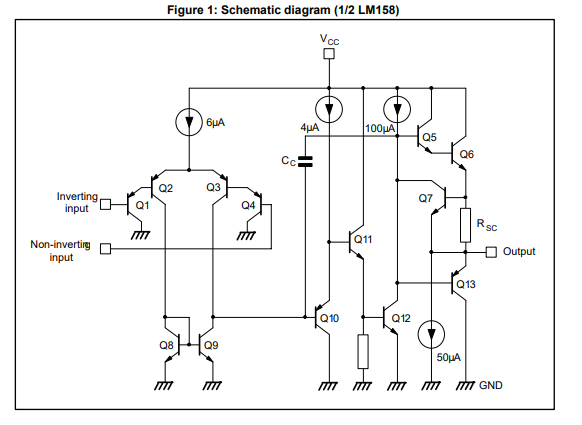

示意图

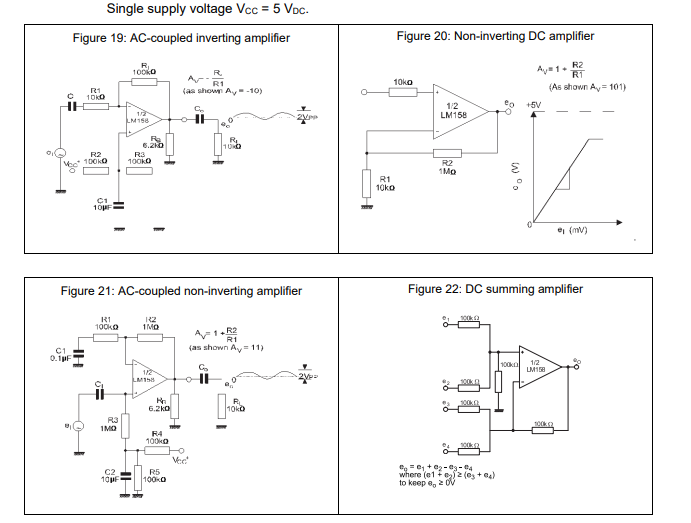

典型应用
