LM158W 低功耗、双通道、运算放大器技术手册

LM158W、LM258W 和 LM358W 电路由两个独立的高增益运算放大器 （op-Amps） 组成，它们采用内部频率补偿，专门设计用于在较宽的电压范围内使用单个电源工作。低功率电源 drain 与电源电压幅度无关。应用领域包括传感器放大器、直流增益模块和所有传统的运算放大器电路，这些电路现在可以更容易地在单个电源系统中实现。例如，这些电路可以直接使用标准 +5 V 供电，用于逻辑系统，无需额外电源即可轻松提供所需的接口电子元件。在线性模式下，输入共模电压范围包括接地。输出电压也可以摆动至地，即使采用单电源供电也是如此。

数据手册：*附件：LM158W 低功耗、双通道、运算放大器技术手册.pdf

功能

• ESD 内部保护：2 kV
• 实施内部频率补偿
• 大直流电压增益： 100 dB
• 宽带宽（单位增益）：1.1 MHz（温度补偿）
• 每个作员的电源电流非常低 - 基本上与电源电压无关
• 低输入偏置电流：20 nA（温度补偿）
• 低输入失调电压： 2 mV
• 低输入失调电流：2 nA
• 输入共模电压范围包括接地
• 差分输入电压范围等于电源电压
• 大输出电压摆幅 0 V 至 （VCC+） - 1.5 V

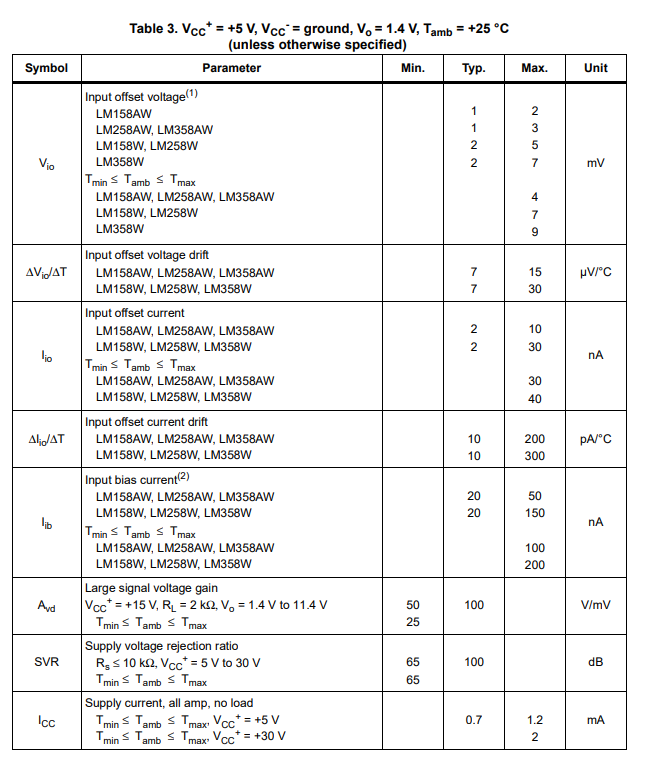

电气特性

示意图

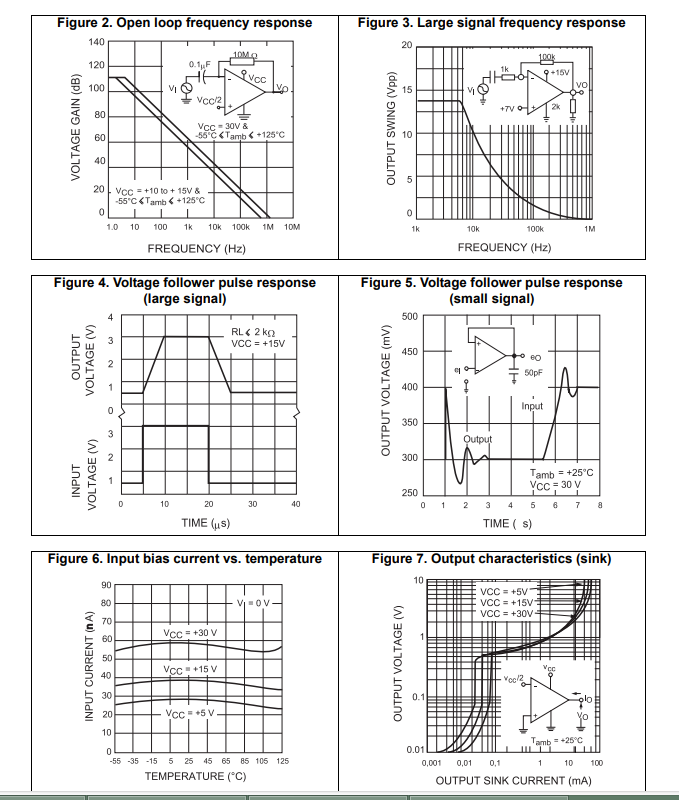

特性曲线

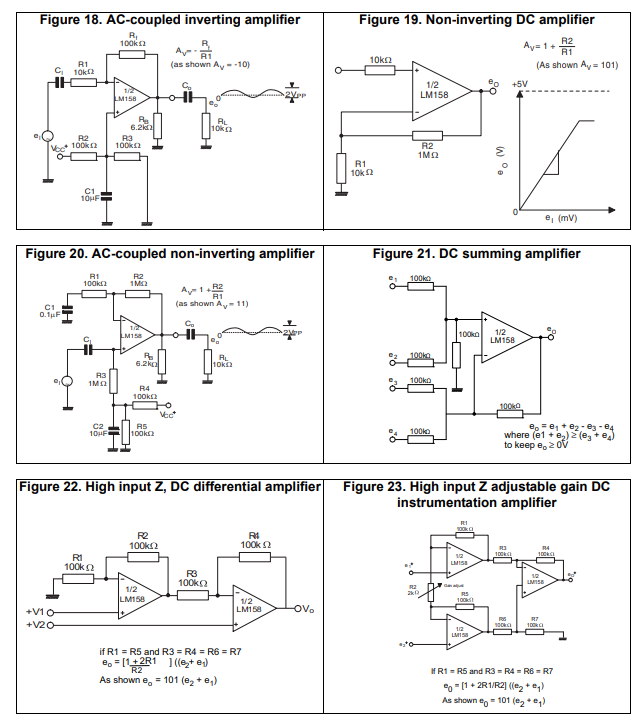

典型应用
