ADL8101 超宽带、10kHz至22GHz、低噪声放大器技术手

ADL8101 是一款超宽带低噪声放大器 （LNA）， 工作频率范围为 10 kHz 至 22 GHz。典型的增益和噪声系数 在 10 kHz 至 16 GHz 范围内分别为 14 dB 和 3.5 dB。这 输出功率为 1 dB 压缩 （OP1dB），输出三阶 截距 （OIP3） 和输出二阶截距 （OIP2） 均为 15 dBm、26 dBm 和 29 dBm，频率范围分别为 10 kHz 至 16 GHz。 可调节的标称静态电流 （I DQ ） 为 90 mA，来自 5 V 电源电压 （V DD）。 内部匹配的 直流耦合 RF 输入和输出引脚需要外部 AC 耦合 电容器以及 RFOUT 上的偏置电感器。

数据手册：*附件：ADL8101 10kHz至22GHz、超宽带、低噪声放大器技术手册.pdf

该ADL8101是在假晶高电子迁移率上制造的 晶体管 （pHEMT） 工艺。它安装在符合 RoHS 标准的 2 mm × 2 mm、8 引脚 LFCSP 封装，额定工作温度范围 −55°C 至 +125°C。

特性

• 宽带工作频率：10 kHz 至 22 GHz
• 单正电源（自偏置）典型值：5 V 和 90 mA
• R偏置漏极电流调节引脚
• 增益：10 kHz 至 16 GHz 时为 14 dB（典型值）
• 噪声系数：10 kHz 至 16 GHz 范围内为 3.5 dB（典型值）
• 扩展工作温度范围：−55°C 至 +125°C
• 符合 RoHS 标准的 2 mm × 2 mm、8 引脚引脚框架芯片级封装 [LFCSP]

功能框图

引脚配置及功能说明

典型特性

工作原理

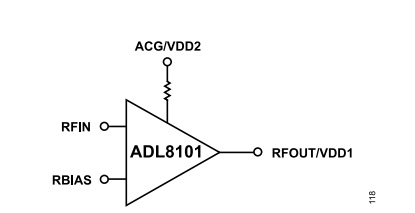

ADL8101 是一款宽带 LNA，工作频率范围为 10 kHz 至 22 GHz。简化的框图如图 118 所示。ADL8101具有直流耦合、单端输入和输出端口，在指定频率范围内阻抗标称等于 50 Ω。AC 输入和输出耦合电容器以及一个偏置电感器是唯一需要的外部匹配元件。要调整 IDQ，请在 RBIAS 和 VDDx 引脚之间连接一个外部电阻器。RFOUT/VDD1 引脚提供漏极电流。然而，通过将ACG/VDD2引脚连接到外部电源，也可以对漏极偏置电压进行电阻偏置。

应用

• 电信
• 仪表
• 雷达
• 电子战

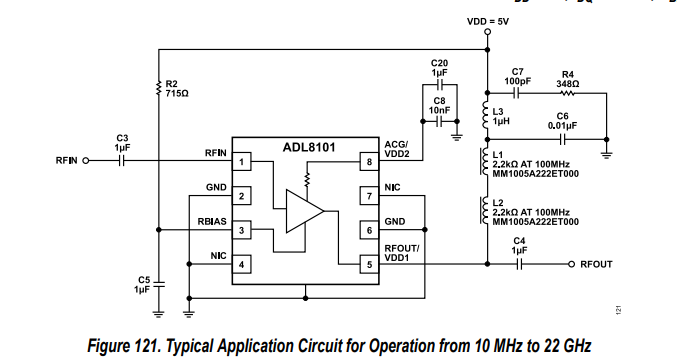

典型应用电路
