ADL8154 10MHz至6GHz、低相位噪声放大器技术手册

ADL8154 是一款小尺寸、低相位噪声放大器，专为仪器仪表、雷达和电信应用而设计。在 1 dB 压缩 (P1dB) 和 10 kHz 偏移下，2 GHz 至 5 GHz 的相位噪声为 −172 dBc/Hz。

数据手册：*附件：ADL8154 10MHz至6GHz、低相位噪声放大器技术手册.pdf

ADL8154 采用单个正电源 (V CC ) 供电；其偏置电流 (I CQ ) 由连接在 RBIAS 引脚和 VCC1 及 VCC2 引脚之间的电阻设定。RF 输入和 RF 输出是直流耦合的并且匹配至 50 Ω。RF 输出上需要一个偏置电感器。

从 2 GHz 到 5 GHz，典型的增益和噪声系数分别为 16.5 dB 和 3.5 dB。2 GHz 至 5 GHz 范围内的典型输出三阶截点 (OIP3) 和输出二阶截点 (OIP2) 分别为 34.5 dBm 和 53 dBm。标称电源电压为 5V，电源电流为 125mA。

ADL8154 基于砷化镓 (GaAs)、异质结双极晶体管 (HBT) 制造。该器件采用符合 RoHS 标准的 2 mm × 2 mm 8 引脚 LFCSP 封装，额定工作温度范围为 −55°C 至 +125°C。

特性

• 宽带操作：10 MHz 至 6 GHz
• 低残余相位噪声
• 单正电源：5 V 和 125 mA ICQ
• RBIAS 集电极电流调整引脚
• 扩展的工作温度范围：−55°C 至 +125°C
• 符合 RoHS 标准的 2 mm x 2 mm、8 引脚 LFCSP 封装

功能框图

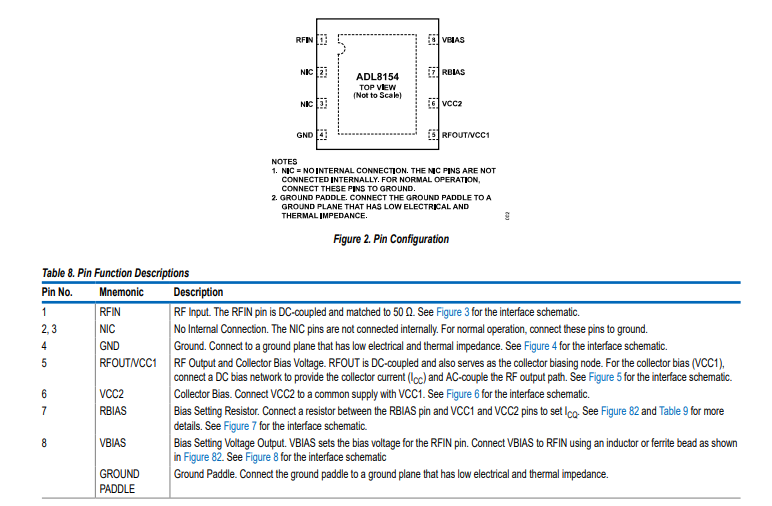

引脚功能和配置

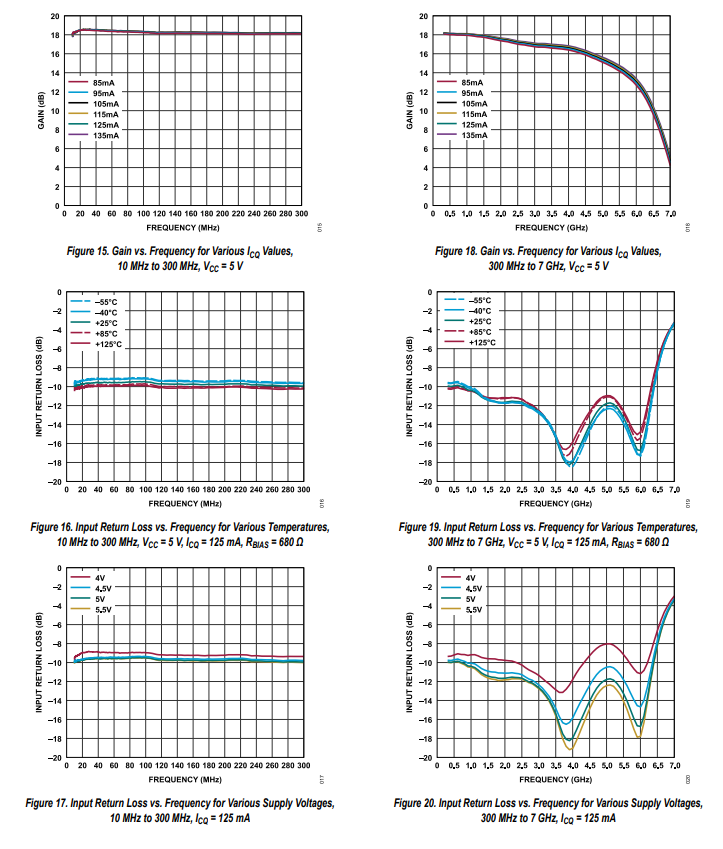

典型性能

应用

• 电信
• 测试与测量设备
• 雷达
• 本地振荡器驱动器
  典型应用
