INA236 采用WCSP封装、具有警报功能的48V、16 位、超

INA236 是一款 16 位数字电流监测器，具有兼容 I 2C/SMBus 的接口，并可与 1.2V、1.8V、3.3V 和 5.0V 等广泛的数字总线电压兼容。该器件可监测外部检测电阻上的电压，并报告电流、总线电压和功率值。

数据手册:*附件：INA236 采用WCSP封装、具有警报功能的48V、16 位、超精密I²C输出数字功率监测器技术手册.pdf

INA236 具有可编程 ADC 转换时间和均值计算功能。该器件还具有可编程校准值，与内部乘法器结合使用时，可直接读取电流值（单位为安培）和功率值（单位为瓦特）。 该器件可监测 IN- 引脚上的总线电压，并可以在过流和欠流情况以及过压和欠压情况下发出警报。 由于在电流测量模式下具有高输入阻抗，因此可以使用所需的更大电流检测电阻来测量小值系统电流。

INA236 可针对独立于电源电压的 –0.3V 至 48V 的共模总线电压检测电流。该器件由一个 1.7V 至 5.5V 的单电源供电，在正常运行条件下消耗 300µA 的电源电流（典型值）。可以将该器件置于低功耗待机模式，该模式下的典型工作电流为 2.2µA。

特性

• 高侧或低侧电流检测
• 由 1.7V 至 5.5V 电源供电运行
• 报告电流、电压和功率
• 可编程满标量程：20mV/80mV
• 输入共模范围：-0.3V 至 48V
• 电流监控精度：
  • 16 位 ADC 分辨率
  • 0.1% 增益误差（最大值）
  • 5µV 失调电压（最大值）
• 低输入偏置电流：10nA（最大值）
• 可配置均值计算选项
• 通用呼叫寻址可在器件之间实现转换同步
• 过流和欠流事件的警报限值
• 兼容 I 2C、SMBus 接口的 1.2V 电压
• 两个器件地址选项，具有 4 个引脚可选地址
• DSBGA-8 封装 (0.745mm × 1.508mm)
• SOT23-8 封装
• 工作温度：–40°C 和 +125°C

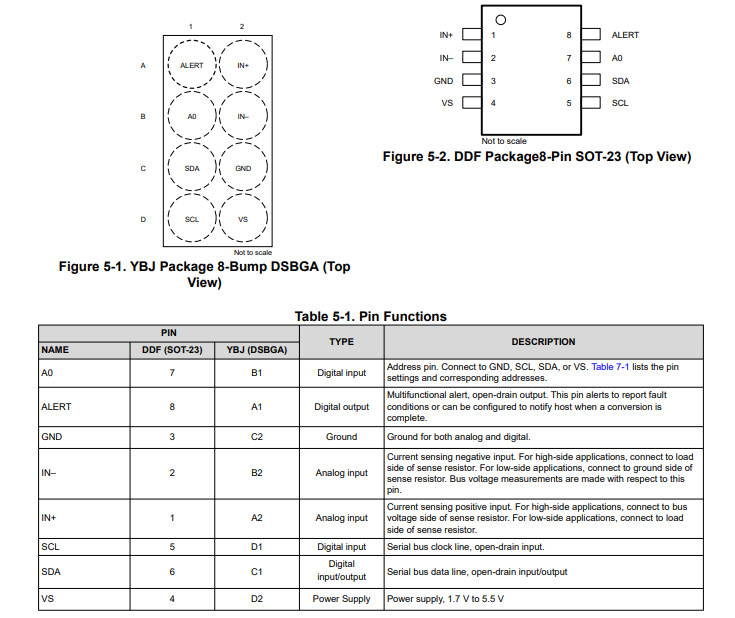

引脚功能和配置

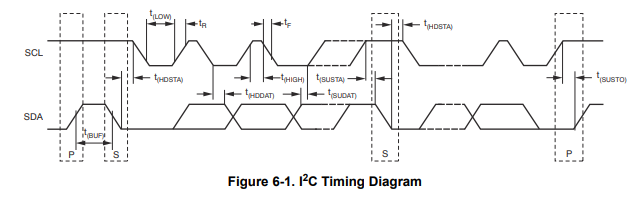

时序图

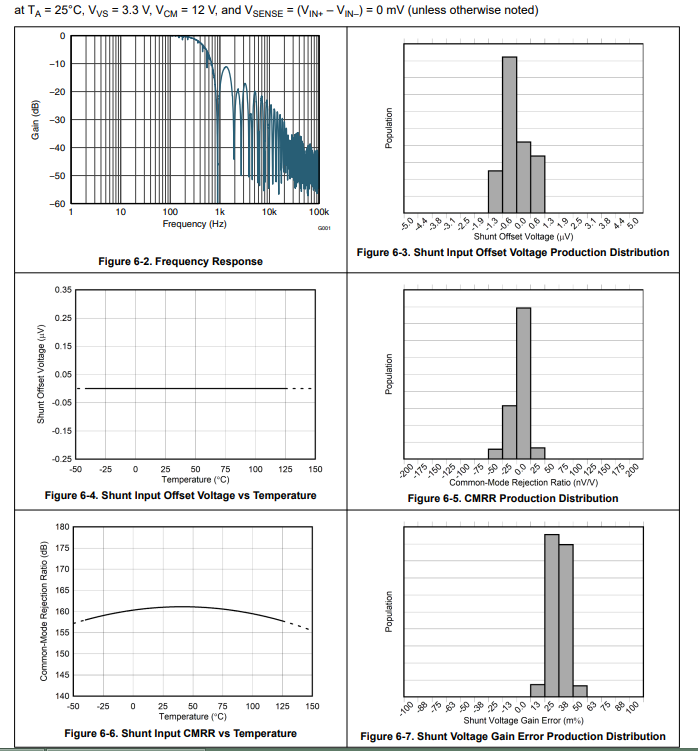

典型特性

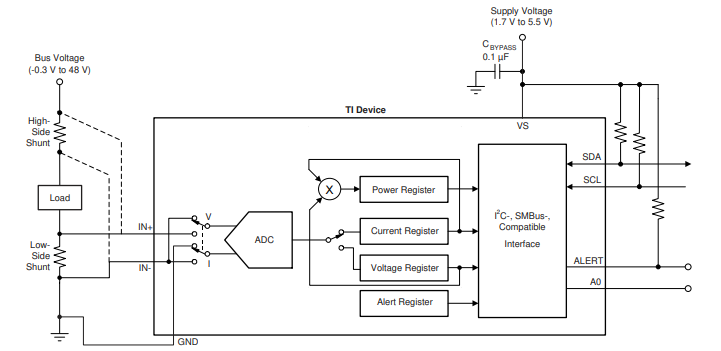

方框图

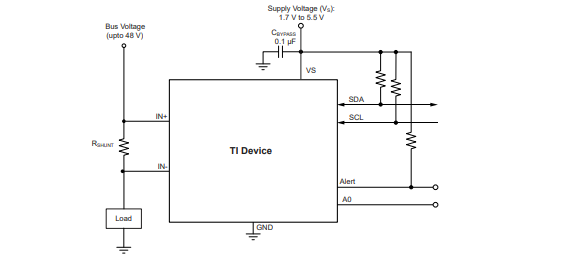

典型应用
