OPA4H199-SP 航天级、四通道、40V/4.5MHz轨到轨输入和

OPA4H199-SP 是一款适用于航天应用的高电压 (40V) 通用运算放大器。该器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调电压（典型值为 ±125µV）、低温漂（典型值为 ±0.3µV/°C）、低噪声（10.8nV/√Hz 和 1.8µVPP）和 4.5MHz 带宽。

数据表：*附件：OPA4H199-SP航天级、四通道、40V 4.5MHz轨到轨输入和输出运算放大器.pdf

OPA4H199-SP 具有独特功能，例如电源轨的差分和共模输入电压范围、高输出电流 (±75mA)、高压摆率 (21V/µs) 和高容性负载驱动 (1nF)，是一款稳定可靠的高性能运算放大器，适用于高电压航天应用。

OPA4H199-SP 采用小型、耐辐射塑料、14 引脚 SOT-23 (DYY) 封装。SOT-23 (DYY) 封装的封装尺寸大小不足传统 14 引脚陶瓷封装尺寸的五分之一。OPA4H199-SP 额定运行温度为 -55°C 至 125°C。

特性

• QML P 类耐辐射保障 (QMLP-RHA) 等级
• 采用小型 SOT-23 封装
• 辐射性能：
  • 单粒子闩锁 (SEL) 抗扰度高达 65MeV-cm2/mg
  • 耐辐射保障能够承受高达 100krad(Si) 的总电离剂量 (TID)
• 支持国防、航空航天和医疗应用
  • 单受控基线
  • 制造、封装测试一体化基地
  • 金线
  • NiPdAu 铅涂层
  • 支持军用（–55°C 至 125°C）温度范围
  • 延长了产品生命周期
  • 产品可追溯性
  • 采用增强型模塑化合物实现低释气
• 低失调电压：±125µV
• 低噪声：1kHz 时为 10.8nV/√Hz
• 高共模抑制：130dB
• 低偏置电流：±10pA
• 轨到轨输入和输出
• 高带宽：4.5MHz GBW
• 高压摆率：21V/µs
• 高容性负载驱动：1nF
• 支持多路复用器/比较器输入
• 低静态电流：每个放大器 560µA
• 宽电源电压：±1.35V 至 ±20V，2.7V 至 40V
• 强大的 EMIRR 性能：输入引脚和电源引脚上采用 EMI/RFI 滤波器

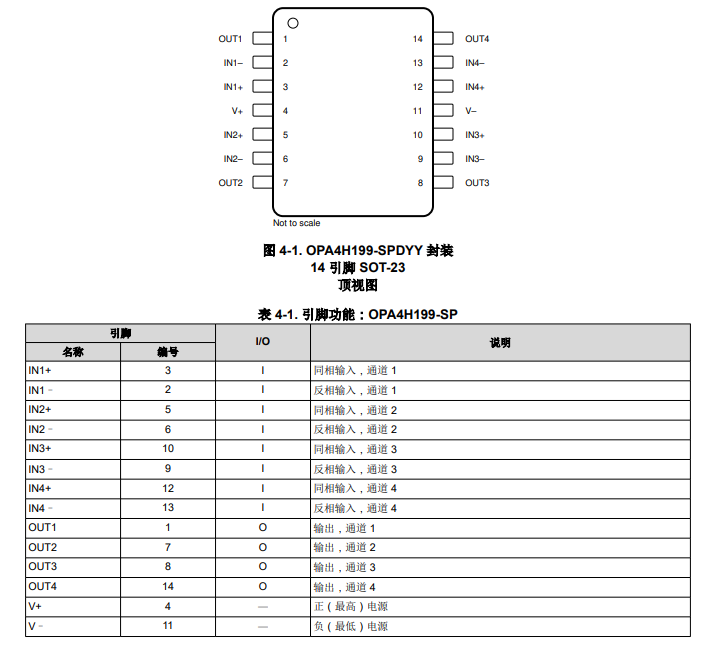

引脚配置和功能

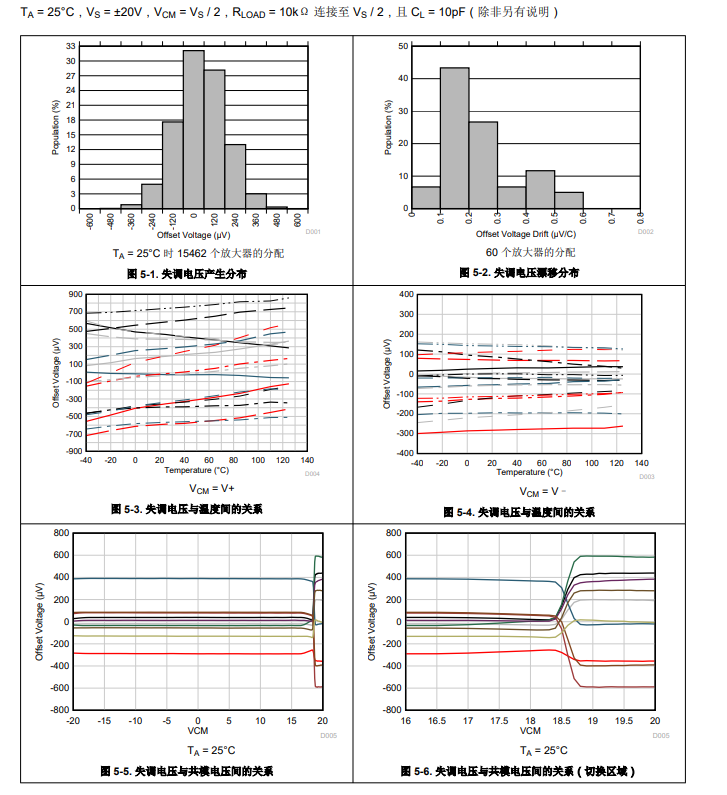

典型特性

典型应用

OPA4H199-SP 系列提供出色的直流精度和交流性能。这些器件的工作电压高达 40V，并提供真正的轨到轨输入/输出、低失调电压、失调电压漂移以及 4.5MHz 带宽和高输出驱动。这些特性使 OPA4H199-SP 成为一款适用于高电压工业应用且稳定可靠的高性能运算放大器。

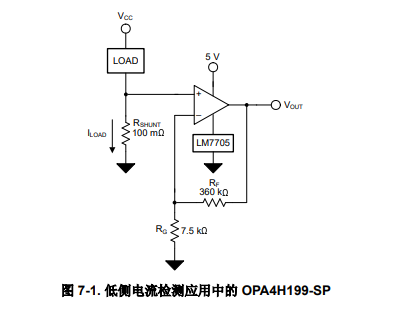

图 7-1 展示了低侧电流检测应用中配置的 OPA4H199-SP。有关图 7-1 中所示电路的全面分析，包括理论、计
算、模拟和测量数据，请参阅 TI 高精度设计 TIPD129 0A 至 1A 单电源低侧电流检测解决方案。
