TLV1842-Q1 汽车级、双通道、高速高压开漏比较器技

TLV183x-Q1 和 TLV184x-Q1 是工作电压高达 40V 的高速比较器。该比较器提供轨到轨输入以及推挽或开漏输出选项。这些特性与 65ns 传播延迟相结合，使得该系列非常适合高速电流检测和电压保护应用。

数据手册：*附件：TLV1842-Q1 汽车级、双通道、高速高压开漏比较器技术手册.pdf

所有器件都包括上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。一旦达到此电压，输出就会响应输入，从而防止系统上电和断电期间出现错误输出。

TLV183x-Q1 比较器具有推挽输出级，专为需要在上升和下降输出响应之间保持对称性的应用而设计。TLV184x-Q1 比较器具有开漏输出级，因此适用于电平转换。

特性

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C2B
• 宽电源电压范围：2.7V 至 40V
• 65ns 传播延迟
• 低电源电流：每通道 75µA
• 轨到轨输入
• 低输入失调电压：500µV
• 上电复位 (POR) 可提供已知的启动条件
• 推挽输出选项 (TLV183x-Q1)
• 开漏输出选项 (TLV184x-Q1)
• 温度范围：-40°C 至 +125°C

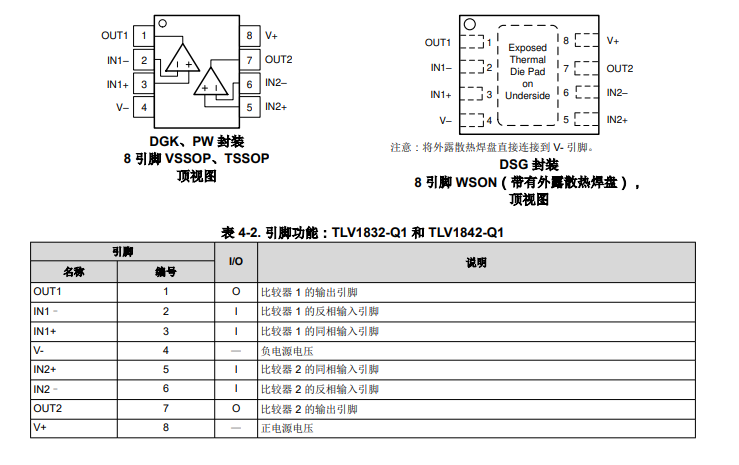

引脚功能和配置

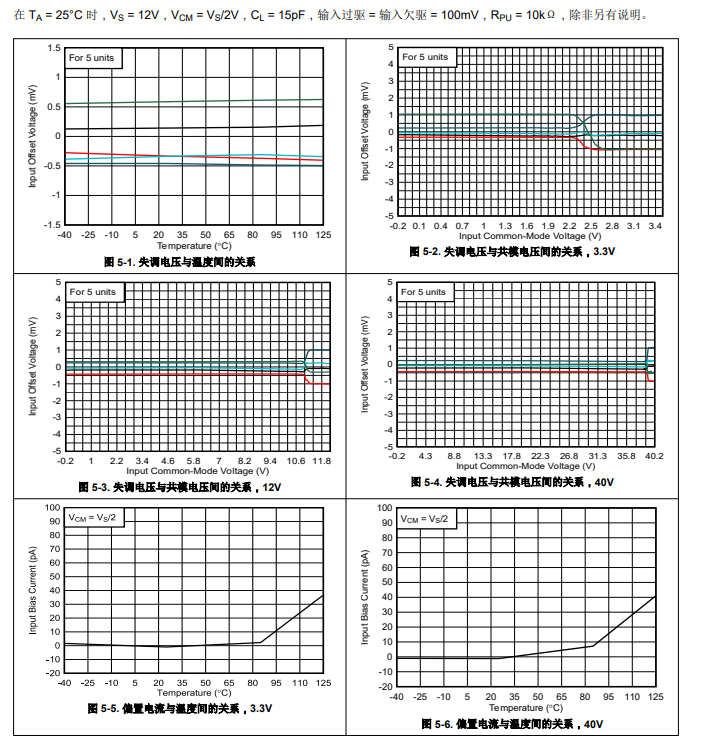

典型特性

典型应用

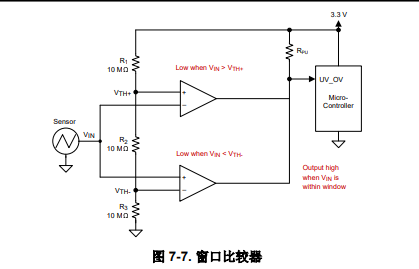

窗口比较器通常用于检测欠压和过压情况。图 7-7 显示了一个简单的窗口比较器电路。如果输出端直接连接在一起，则窗口比较器需要开漏输出 (TLV184x-Q1)。
