TLV9144 18V、轨到轨输入和输出、125kHz低功耗运算放

TLV914x 系列（TLV9141、TLV9142 和 TLV9144）是高电压 (18V) 轨到轨输入和输出 (RRIO) 运算放大器系列。由于该系列具有每通道 7µA 的低静态电流，因此这些器件为低功耗应用提供了出色的性能。

数据手册：*附件：TLV9144 18V、轨到轨输入和输出、125kHz低功耗（7µA 通道）运算放大器.pdf

TLV914x 系列提供出色的直流精度，包括低失调电压（典型值为 ±265µV）、低温漂（典型值为 ±0.2µV/°C）、40mA 短路电流限制、140dB 的高 PSRR 和 108dB 的高 CMRR，适用于主输入对范围内的高压运行。这些器件还可在 2.7V 至 18V 的宽电源电压范围内工作。因此，TLV914x 是灵活、稳健且高性能的运算放大器，适用于高电压工业应用。

这些器件还具有 125kHz 的增益带宽积和 3.4µVpeak-to-peak 的低 1/f 闪烁噪声（0.1Hz 至 10Hz）。该系列能够直接驱动高达 350nF 的容性负载，同时保持 30 度或更高的相位裕度。TLV914x 运算放大器系列提供多种业界通用封装，额定工作温度范围为 –40°C 至 125°C。

特性

• 宽电源电压：2.7V 至 18V
• 低静态电流：每个放大器 7µA
• 轨到轨输入和输出
• 低失调电压：±265µV（典型值）
• 低失调电压漂移：±0.2µV/°C（典型值）
• 高 PSRR：140dB（典型值）
• 高带宽：125kHz GBW，单位增益稳定
• 高输出电流驱动：±40mA
• 低 1/f 闪烁噪声：3.4µVp-p（f = 0.1Hz 至 10Hz）
• 高共模抑制：108dB
• 内置 RFI 和 EMI 滤波输入引脚
• 工作温度范围：-40°C 至 125°C

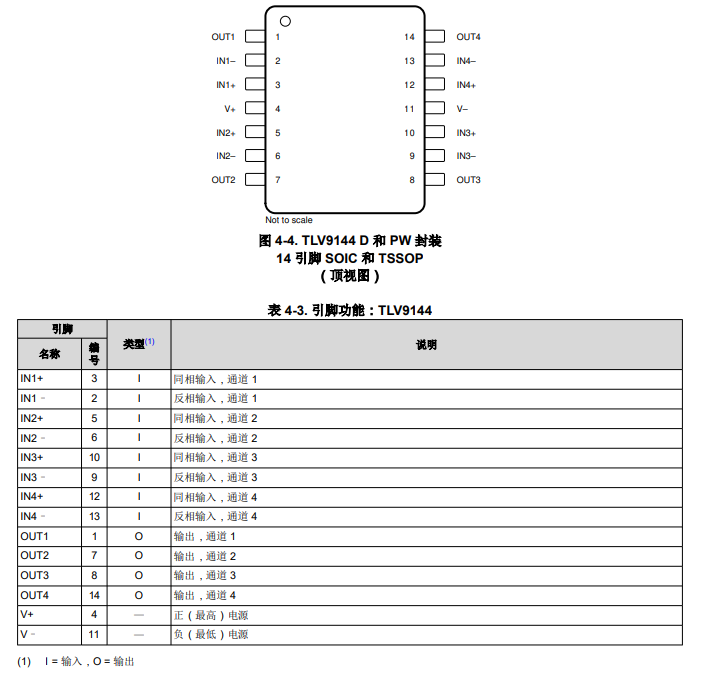

引脚功能和配置

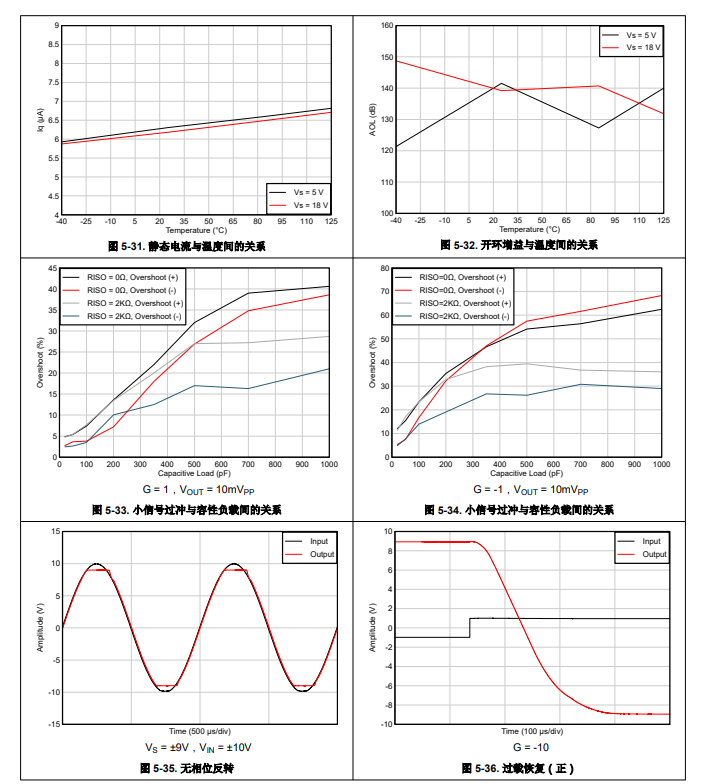

典型特性

典型应用

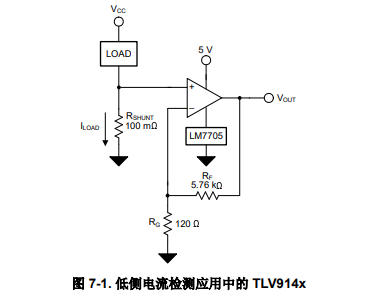

图 7-1 展示了低侧电流检测应用中配置的 TLV9141。有关图 7-1 中所示电路的全面分析，包括理论、计算、模拟和测量数据，请参阅 TI 精密设计 TIPD129 0A 至 1A 单电源低侧电流检测解决方案。
