AMC0311D 具有固定增益和差分输出的精密、2V 输入

AMC0x11D 是一款精密的电隔离放大器，具有 2V 高阻抗输入、固定增益和差分输出。高阻抗输入针对与高阻抗电阻分压器或具有高输出电阻的其他电压信号源的连接进行了优化。

数据手册：*附件：AMC0311D 具有固定增益和差分输出的精密、2V 输入、增强型隔离放大器技术手册.pdf

隔离栅将在不同共模电压电平下运行的系统器件隔开。该隔离栅抗电磁干扰性能极强。该隔离栅经过认证，可提供高达 5kVRMS 的增强型隔离（DWV 封装）和高达 3kVRMS 的基础型隔离（D 封装）(60s)。

AMC0x11D 输出与输入电压成正比的差分信号。差分输出对接地漂移不敏感，这使得可以将输出信号进行远距离传输。

AMC0x11D 器件采用 8 引脚、宽体和窄体 SOIC 封装，额定温度范围为 –40°C 至 +105°C。

特性

• 线性输入电压范围：-0.1V 至 2V
• 高输入阻抗：1GΩ（典型值）
• 电源电压范围：
  • 高侧 (VDD1)：3.0V 至 5.5V
  • 低侧 (VDD2)：3.0V 至 5.5V
• 固定增益：1V/V
• 差分输出
• 低直流误差：
  • 失调电压误差：±1mV（最大值）
  • 温漂：±10µV/°C（最大值）
  • 增益误差：±0.25%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
  • 非线性度：0.05%（最大值）
• 高 CMTI：50V/ns（最小值）
• 低 EMI：符合 CISPR-11 和 CISPR-25 标准
• 隔离等级：
  • AMC0211D：基础型隔离
  • AMC0311D：增强型隔离
• 安全相关认证：
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577
• 可在工业温度范围内正常工作：-40°C 至 +105°C

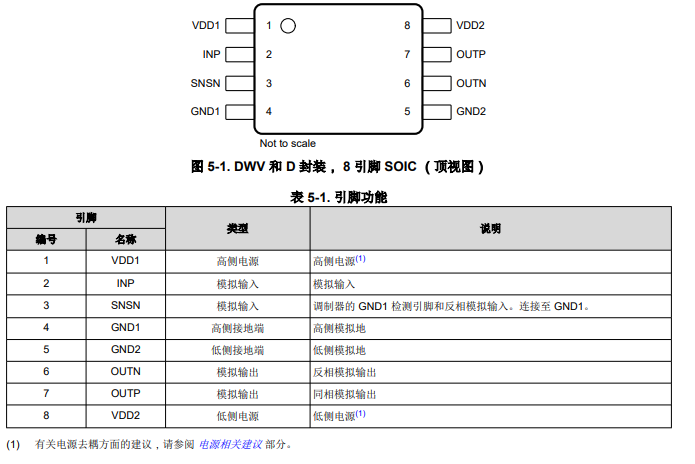

引脚配置和功能

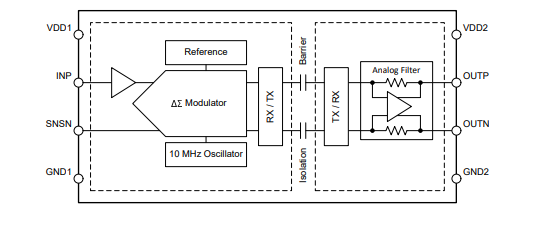

功能方框图

特性说明
模拟输入
INP 引脚的高阻抗输入缓冲器为二阶开关电容器前馈 Δ-Σ 调制器供电。调制器将模拟信号转换为通过隔离栅传输的比特流，如 隔离通道信号传输 部分所述。
模拟输入信号受到以下两种限制。首先，如果输入电压超出 绝对最大额定值 表中指定的输入电压范围，则输入电流必须限制为 10mA。该限制是器件输入静电放电 (ESD) 二极管导通所致。其次，只有当输入电压保持在线性满标量程范围 (VFSR) 内时，才能指定线性度和噪声性能。VFSR 在 建议运行条件 表中提供。
隔离通道信号传输

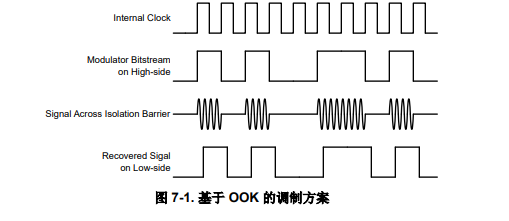

AMC0x11D 使用开关键控 (OOK) 调制方案（如图 7-1 所示），跨过基于 SiO2 的隔离栅来传输调制器输出比特流。 功能方框图 中所示的发送驱动器 (TX) 跨过隔离栅发送一个内部生成的高频载波来表示数字一，而 TX 不发送信号则表示数字零。AMC0x11D 内使用的载波标称频率为 480MHz。
隔离栅另一侧的接收器 (RX) 恢复和解调信号，并将输入提供给模拟滤波器。AMC0x11D 传输通道经过优化，可实现超高共模瞬态抗扰度 (CMTI) 和超低辐射发射。高频载波和 RX/TX 缓冲器开关会导致这些发射。

典型应用

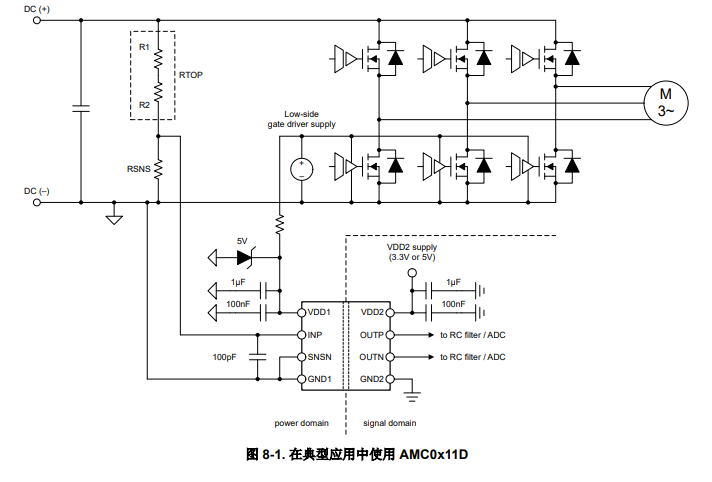

图 8-1 所示为三相电机驱动交流逆变器的简化原理图。AMC0x11D 器件用于直流链路电压检测。在电源域中，直流链路电压在高阻抗电阻分压器的底部电阻器 (RSNS) 上分压至 2V 电平。AMC0x11D 检测 RSNS 两端的电压。
低侧栅极驱动器电源被调节至 5V 电平，为 AMC0x11D 的高压侧供电。在隔离栅另一侧的信号域中，AMC0x11D输出一个与直流链路电压成正比的电压。
