TRF0208-SEP 抗辐射、近直流至11GHz、全差分射频放大

TRF0208-SEP 是一款超高性能全差分放大器 （FDA），专门针对射频 （RF） 应用进行了优化。在驱动高性能 ADC12DJ5200-SEP等模数转换器 （ADC） 时，交流耦合应用需要进行单端至差分转换，此款器件则是这类应用的理想选择。片上匹配元件可对印刷电路板 （PCB）实现方案进行简化，并在可用带宽内提供超高性能。此器件采用德州仪器 （TI） 先进的互补 BiCMOS 工艺制造，并采用节省空间的 WQFN-FCRLF封装。TRF0208-SEP 由单轨电源供电，消耗约 138mA 的运行电流。断电功能有助于实现节能。

数据手册：*附件：TRF0208-SEP 抗辐射、近直流至11GHz、3dB带宽单端转差分射频放大器技术手册.pdf

特性

• 电离辐射总剂量 (TID)
  • 耐辐射加固保障 (RHA) 高达 30krad (Si) TID
  • 无增强低剂量率敏感性 (ELDRS) 工艺
  • 高剂量率辐射批次验收测试 (HDR RLAT) 高达 30krad (Si) TID
• 单粒子效应 (SEE)
  • 单粒子锁定 (SEL) 对于 43MeV-cm2/mg 的线性能量传递 (LET) 具有抗扰性
  • 单粒子瞬变 (SET) 的特征值基于 43MeV-cm2/mg 的 LET
• 航天增强型塑料 (SEP)
  • 无铅结构
  • 工作温度范围：-55°C 至 +125°C
• 具有驱动射频 ADC 的卓越性能
• 在单端转差分模式下具有 16dB 的固定功率增益
• 带宽：11GHz，3dB
• 增益平坦度：8GHz，1dB
• OIP3：36dBm (2GHz)、32dBm (6GHz)
• P1dB：14.5dBm (2GHz)、11dBm (6GHz)
• NF：6.8dB (2GHz)、6.8dB (6GHz)
• 增益和相位不平衡：±0.3dB 和 ±3º
• 关断特性
• 单电源运行：3.3V
• 有效电流：138mA

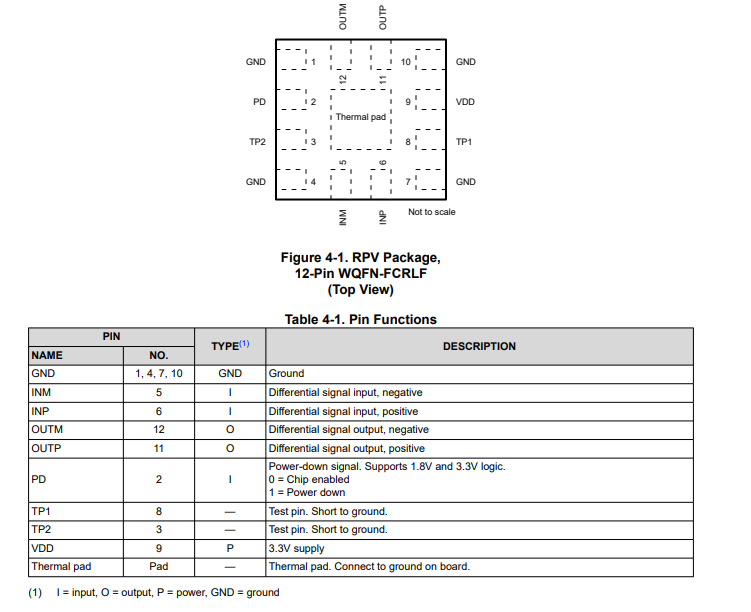

功能引脚和配置

功能方框图

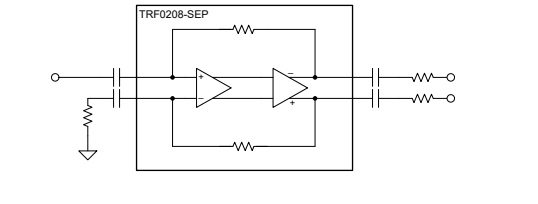

下图显示了TRF0208-SEP的功能框图。该装置基本上有两个阶段采用电压反馈配置。

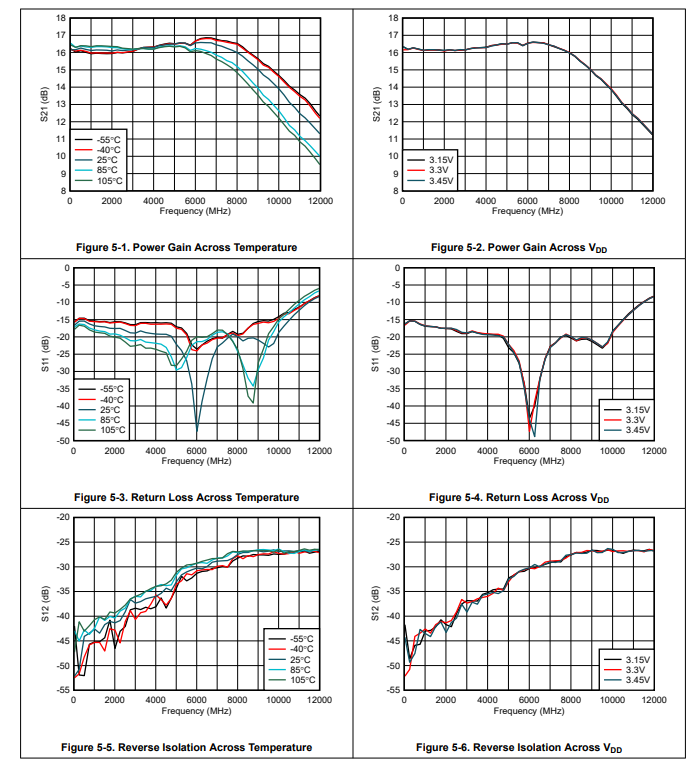

典型特性

典型应用

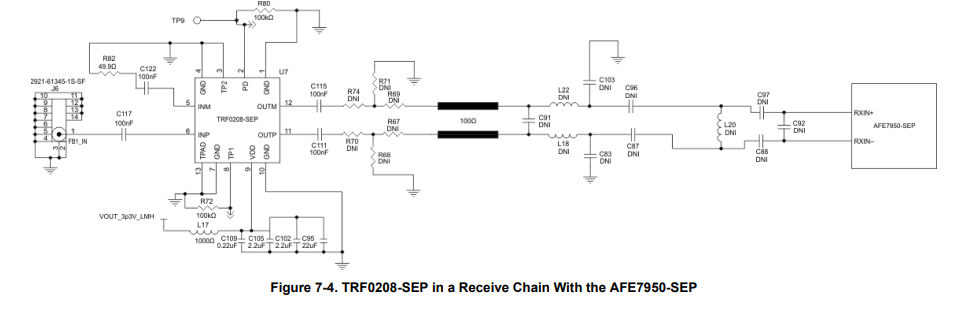

图7-4显示了TRF0208.SEP驱动AFE7950-SEP接收通道的设计原理图。组件的精确值
取决于AFE7950-SEP前端匹配的频段。
