TRF0208-SP 耐辐射加固保障、近直流至11GHz、全差分

TRF0208-SP 是一款超高性能全差分放大器 （FDA），专门针对射频 （RF） 应用进行了优化。在驱动高性能 ADC12DJ5200-SP等模数转换器 （ADC） 时，交流耦合应用需要进行单端至差分转换，此款器件则是这类应用的理想选择。片上匹配元件可对印刷电路板 （PCB）实现方案进行简化，并在可用带宽内提供超高性能。此器件采用 TI 先进的互补 BiCMOS 工艺制造，并采用节省空间的 WQFN-FCRLF封装。TRF0208-SP 由单轨电源供电，消耗约 138mA 的运行电流。断电功能有助于实现节能。

数据手册：*附件：TRF0208-SP 耐辐射加固保障 (RHA)、近直流至 11GHz、3dB带宽单端转差分射频放大器技术手册.pdf

特性

• 辐射：
  • 电离辐射总剂量 (TID)
    • 耐辐射加固保障 (RHA) 高达 100krad (Si) TID
    • 无增强低剂量率敏感性 (ELDRS) 工艺
    • 高剂量率辐射批次验收测试 (HDR RLAT) 高达 100krad (Si) TID
  • 单粒子效应 (SEE)
    • 单粒子锁定 (SEL) 对于 75MeV-cm2/mg 的线性能量传递 (LET) 具有抗扰性
    • 单粒子瞬变 (SET) 的特征值基于 75MeV-cm2/mg 的 LET
• 航天级 QMLP
  • 无铅结构
  • 工作温度范围：-55°C 至 +125°C
• 具有驱动射频 ADC 的卓越性能
• 在单端转差分模式下具有 16dB 的固定功率增益
• 带宽：11GHz，3dB
• 增益平坦度：8GHz，1dB
• OIP3：36dBm (2GHz)、32dBm (6GHz)
• P1dB：14.5dBm (2GHz)、11dBm (6GHz)
• NF：6.8dB (2GHz)、6.8dB (6GHz)
• 增益和相位不平衡：±0.3dB 和 ±3º
• 关断特性
• 单电源运行：3.3V
• 有效电流：138mA

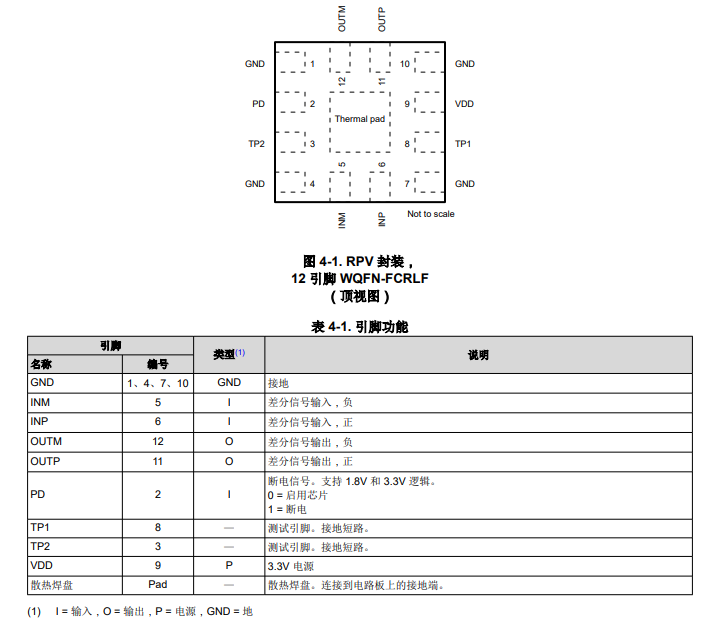

引脚配置和功能

功能方框图
下图显示了 TRF0208-SP 的功能方框图。该器件基本上包含两个采用电压反馈配置的级。

应用信息
TRF0208-SP 的一个常见应用是驱动具有差分输入的高速 ADC（例如 ADC12DJ5200-SP 或 AFE7950-SP）。由于难以获得高带宽线性放大器，无源平衡-非平衡变压器通常用于驱动具有每秒千兆样本 (GSPS) 采样率的 ADC。
TRF0208-SP 通常配置为单端转差分 (S2D) 射频放大器，具有出色的带宽平坦度、增益和相位不平衡，可媲美甚至超过昂贵的无源射频平衡-非平衡变压器。

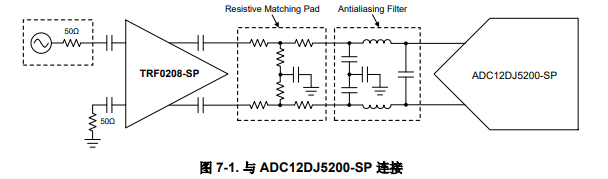

图 7-1 显示了 ADC12DJ5200-SP 的典型接口电路。根据 ADC 和系统要求，该电路可以简化，也可以更复杂。

图 7-1 显示了驱动器放大器和 ADC 之间电路的两个部分：即匹配垫（或衰减器垫）和抗混叠滤波器。对于这些电路，应使用小尺寸的射频质量无源器件。TRF0208-SP 的输出摆幅根据设计可以满量程驱动这些 ADC，同时不会使 ADC 过驱。借助该功能，无需在 ADC 上使用任何限压器件。
图 7-2 显示了 AFE7950-SP 的典型接口电路，其中 TRF0208-SP 是 S2D 放大器。
