TRF1108 近直流至8GHz差分转单端射频放大器技术手

TRF1108 是一款超高性能差分转单端 （D2S） 放大器，专门针对射频 （RF） 应用进行了优化。当由高性能 DAC39RF10 或 AFE7950等数模转换器 （DAC） 的输出驱动时，该器件非常适合需要 D2S 转换的应用。片上匹配元件可对印刷电路板 （PCB）实现方案进行简化，并在可用带宽内提供超高性能。此器件采用德州仪器 （TI） 先进的互补BiCMOS 工艺制造，并采用节省空间的 WQFN-FCRLF 2mmx 2mm 封装。

数据手册：*附件：TRF1108 近直流至8GHz差分转单端射频放大器技术手册.pdf

TRF1108 的主要用例是交流耦合应用，其中该器件使用单个 5V电源供电，并具有在内部设置的共模电压（可简化偏置）。借助应用电路来设置输入共模电压，并且通过使用双电源，放大器可以实现直流耦合。断电功能还有助于实现节能。

特性

• 差分到单端 (D2S) 射频放大器
• 近直流至 8GHz
• 增益：2GHz 时为 15.5dB
• OP1dB：
  • 2GHz：12dBm
  • 6GHz：10dBm
• OIP3：
  • 2GHz：28dBm
  • 6GHz：28.5dBm
• 噪声系数 (NF) 和输入噪声频谱密度：
  • 2GHz：11dB 和 –163dBm/Hz
  • 6GHz：11.5dB 和 –162.5dBm/Hz
• HD2 和 HD3：
  • HD2 (1GHz)：2dBm 时为 –60dBc
  • HD3 (1GHz)：2dBm 时为 –58dBc
• 附加（残留）相位噪声：
  • 1GHz：10kHz 偏移时为 –154.6dBc/Hz
• 增益和相位不平衡：±0.6dB 和 ±2º
• 与 100Ω 匹配的差分输入
• 与 50Ω 匹配的单端输出
• 关断特性
• 5V 电源
• 有效电流：170mA

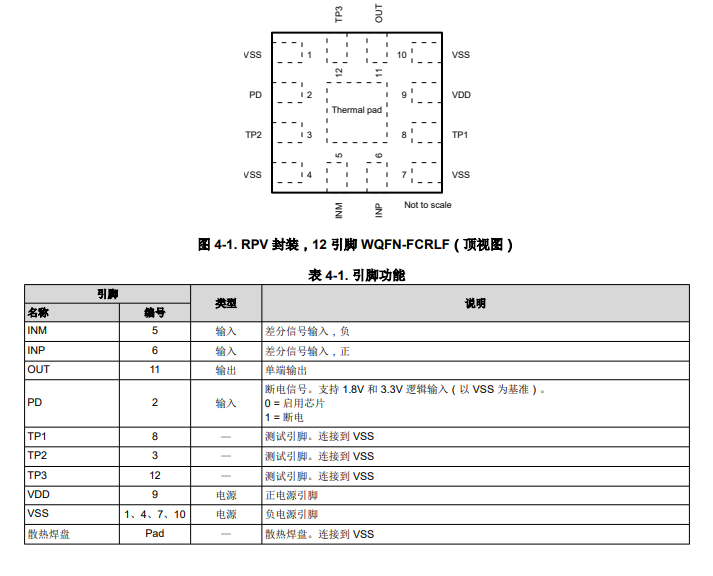

引脚配置和功能

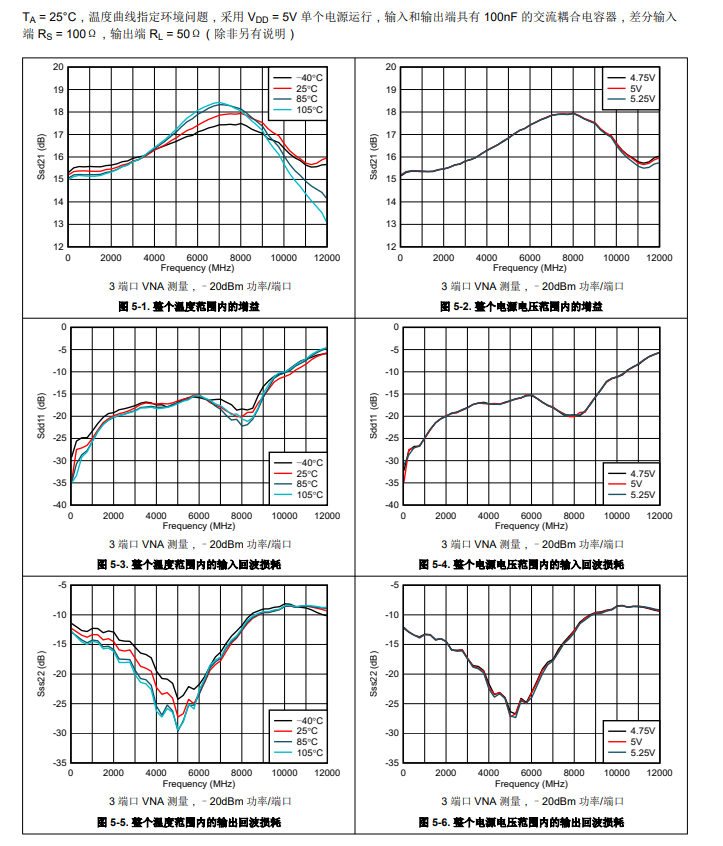

典型特性

典型应用
TRF1108 的一个常见应用是用作射频 DAC（例如具有差分输出的 DAC39RF10 或 AFE7950）的缓冲器放大器。
由于难以获得可支持差分转单端转换的高带宽线性放大器，无源平衡-非平衡变压器通常用于连接射频 DAC。
TRF1108 是一款差分转单端放大器，具有出色的增益和相位不平衡以及输入和输出回波损耗，性能超过了用于D2S 应用的大尺寸、成本高昂的无源平衡-非平衡变压器。TRF1108 在单个 2mm x 2mm 封装中集成了宽带无源平衡-非平衡变压器和增益块的功能，可减小高通道数系统的 PCB 面积。
下图显示了 TRF1108 用作 D2S DAC 缓冲器放大器的原理图。
