LOG200 具有光电二极管偏置和暗电流校正功能的高

LOG200 是一款宽动态范围电流到电压放大器，专为优化 160dB 动态范围内的电流测量而设计，具有出色的精度和速度，适用于光学通信、医疗诊断和工业过程控制测量。LOG200 具有两个对数放大器，后跟一个高精度差分放大器，可将电流信号转换为表示两个电流的对数压缩比的电压。电流输入经过设计，一个输入上提供高速响应，另一个输入上提供高度精确的基准信号，可实现快速瞬态响应和高对数一致性的独特组合。

数据手册：*附件：LOG200 具有集成光电二极管偏置和暗电流校正的精密高速对数放大器技术手册.pdf

LOG200 比率在内部设置为 250mV/十倍频的电流到电压转换。该器件集成了一个非限定的高速放大器，允许将输出配置为差分或滤波响应，并具有快速稳定时间来驱动逐次逼近模数转换器 (SAR ADC)。LOG200 还具有单独的基准电流和基准电压，旨在对器件进行配置，以获得优化的输入电流和共模电压。

LOG200 可以采用单电源（4.5V 至 12.6V）或双电源（±2.25V 至 ±6.3V）配置供电，额定工作温度范围为–40°C 至 +125°C。

特性

• 针对低电流电平的超快瞬态响应：
  • 10nA 至 100nA 阶跃的稳定时间：240ns 上升、620ns 下降（典型值）
  • 100nA 至 1µA 阶跃的稳定时间：60ns 上升、150ns 下降（典型值）
• 宽动态范围：10pA 至 10mA (180dB)
  • 额定范围为 100pA 至 10mA (160dB)
• 高信号带宽：
  • 10µA 至 10mA 时为 20MHz
  • 1µA 时为 6.3MHz
  • 1nA 时为 90kHz
• 高精度传递函数：
  • 0.2% 最大对数一致性误差（10nA 至 100µA）
• 集成基准电流 (1µA) 和基准电压（2.5V 和 1.65V）
• 用于差分 ADC 驱动、单端增益或滤波器块以及其他外设功能的额外辅助高速运算放大器
• 单电源（4.5V 至 12.6V）或双电源（±2.25V 至 ±6.3V）运行
• 额定温度范围：-40°C 至 +125°C
• 小型封装选项：
  • 3mm x 3mm VQFN
  • 1.6mm x 1.6mm DSBGA（预发布）

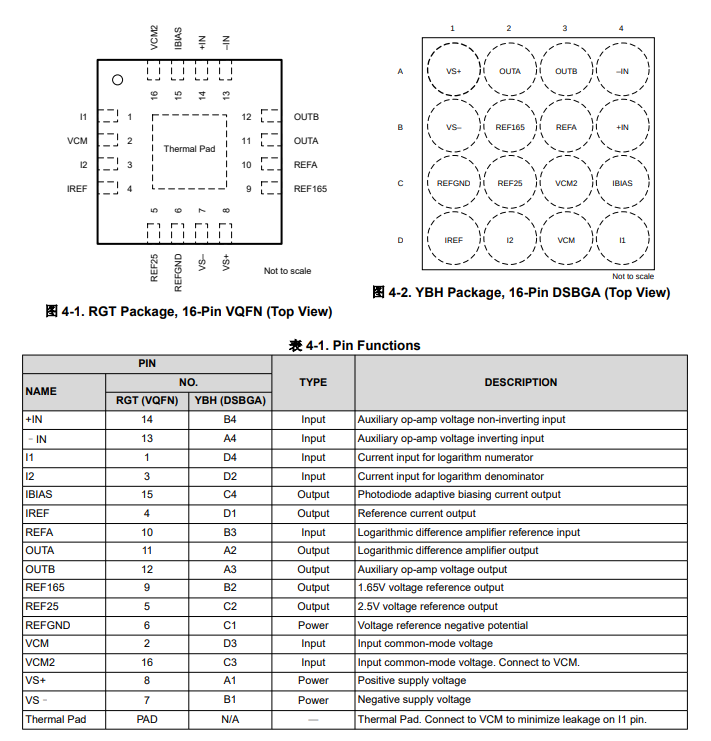

    功能引脚和配置

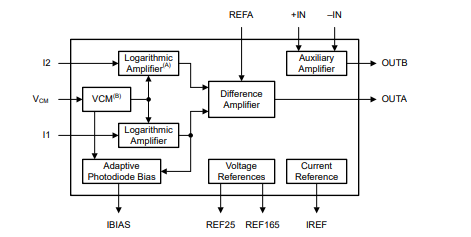

功能方框图

典型应用

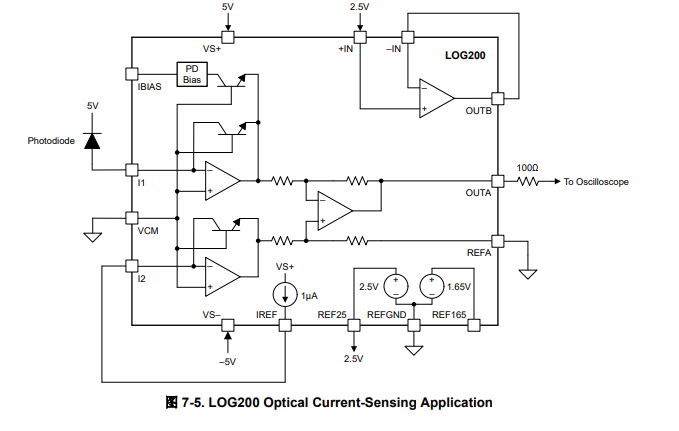

LOG200的一个常见用例是使用外部光电二极管的光学电流检测电路。图7-5显示了在λ=1.31um应用中使用InGaAsPIN光电二极管的实现。此设计使用+5V电源，适用于10nA至100uA的输入电流。去耦电容器不是为简洁起见而显示。该设计可以使用LOG200评估模块板轻松实现。为有关LOG200与光电二极管接口的其他信息、工作台测量和示例，请参见使用LOG200应用笔记执行精确的光功率测量
