TLV3511-Q1具有轨到轨输入的7ns高速比较器技术手册

TLV351x-Q1 是具有推挽输出的 5V 单通道和双通道比较器系列。该系列具有出色的速度功率组合，传播延迟为 7ns，整个电源电压范围为 2.7V 至 5.5V，每个通道的静态电源电流仅为 1mA。

数据手册：*附件：TLV3511-Q1具有轨到轨输入的7ns高速比较器技术手册.pdf

同样，TLV351x-Q1 可方便地采用标准引线式和无引线封装，具有轨到轨输入、低失调电压和大输出驱动电流等特性。这些特性再加上快速响应时间，使得比较器非常适合用于电流检测、过零检测以及精度和速度至关重要的各种其他应用。

所有器件可在 -40°C 至 125°C 的宽工作温度范围内运行。

特性

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 H1C
  • 器件 CDM ESD 分类等级 C6
• 传播延迟：7ns
• 高切换频率：180MHz
• 宽电源电压范围：2.7V 至 5.5V
• 输入失调电压：+/-1mV（典型值）
• 低电源电流：每通道 1.1mA
• 输入电压范围超过任一电源轨 300mV
• 内部迟滞：2mV
• 上电复位可提供已知的启动条件
• 推挽式输出

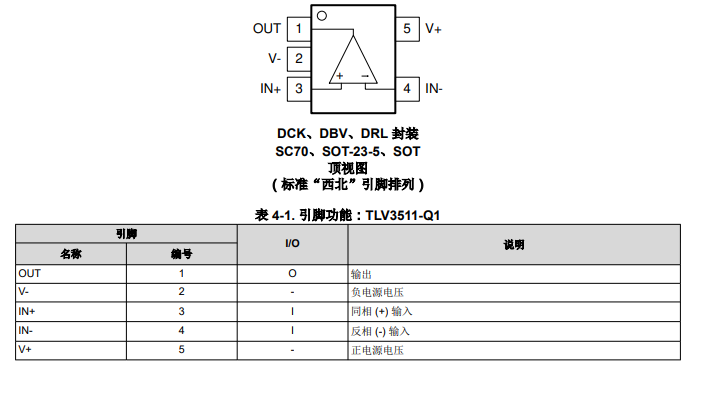

引脚配置和功能

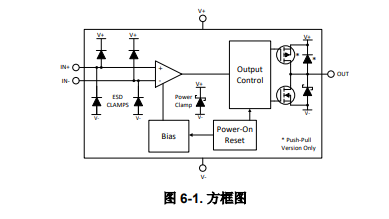

功能方框图

典型应用

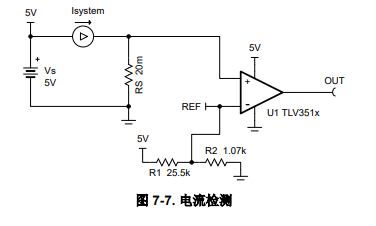

下图显示了一个使用高速比较器的简单低侧电流检测电路。由于此设计不使用放大器，因此响应时间仅受比较器传播延迟的限制。由于具有更短的响应时间，当速度比精度更重要时，该设计非常适合用于短路检测。当分流电阻器上的电压达到由 R1 和 R2 确定的临界过流阈值时，比较器输出改变状态。
