运算放大器LM358的常见电路

前言

本文主要学习LM358的几种外围电路设计，希望能帮助大家更进一步的了解和使用LM358。

一、电压跟随器

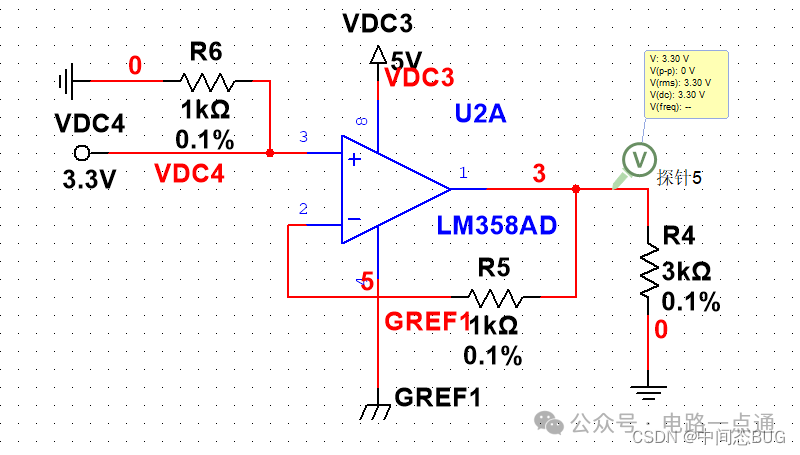

1、笔者这里用LM358的A通道简易搭建了一个电压跟随器电路

LM358的输出端电压范围为：0 –(VCC-1.5)V，这里VCC为芯片供电电压，图中为VDC3

根据虚断：V+ = VDC4 = 3.3V

根据虚短：V- = V+ = 3.3V

所以Vout = (V-) – I*R5，因为电压跟随器具有高输入阻抗的特性，所以电流I特别小可忽略不计，

Vout = (V-) = 3.3V

图中R5作为阻抗匹配的作用，一般和电压源内阻阻值一样，用于提高精度；R4为限流电阻

当芯片供电电压为12V时

根据上图仿真可知，Vout满足0 –(VCC-1.5)V这个范围

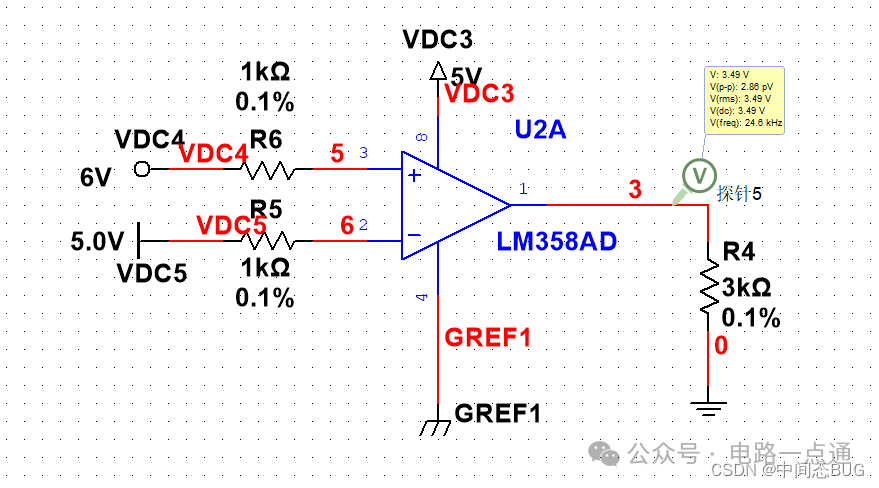

二、电压比较器

当V+大于V-时，Vout输出高电平，约为(VCC-1.5)V

当V+小于V-时，Vout输出低电平

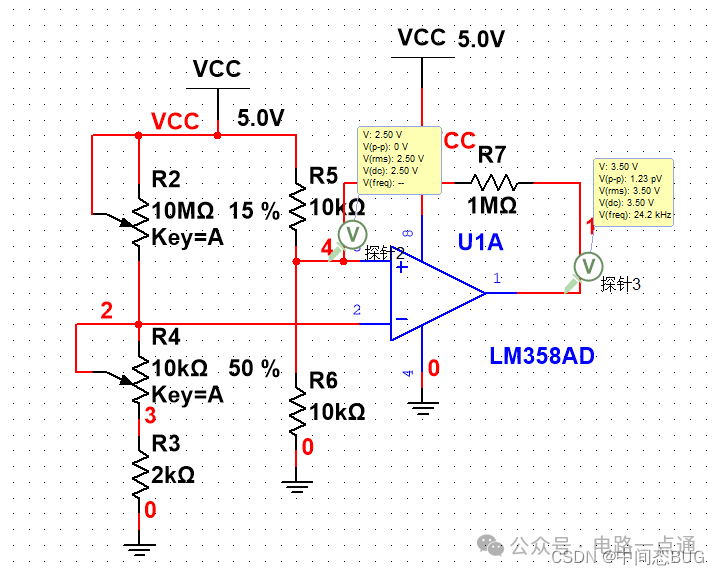

三、滞回比较器(施密特触发器)

为系统增加滞回控制，可以让系统对于微小变化不那么敏感，增强系统的抗干扰能力。

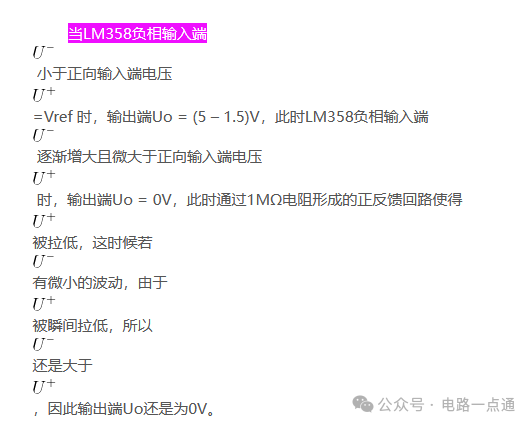

通过以上分析，我们可以发现，加入正反馈回路的比较器具有施密特特性，因此滞回比较器也叫施密特触发器，其具有很强的抗干扰性，能过滤掉一些微小波动造成的影响。

四、差分放大电路

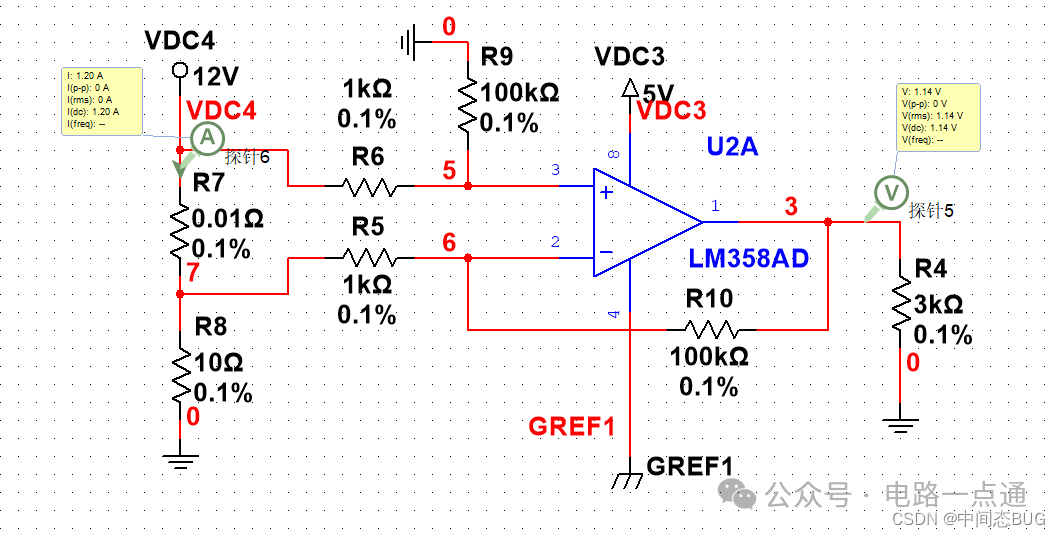

差分放大一般用于电流检测，通过采集采样电阻两端的微弱电压值，再进差分放放大后得到可观的电压值，如果对电流采集精度要求不高的话可以采样此方法。下图为电流采集电路的一种实现方法，这里差分放大倍数为100倍

我们根据此电路图来进行分析

最终计算结果和仿真相似
