AMC0380D-Q1 具有集成电阻分压器和差分输出的汽车

AMC0380D-Q1 是一款电隔离精密放大器，具有 高压交流、高阻抗输入和固定增益差分输出。输入专为直接连接到高压信号源而设计。

数据手册：*附件：AMC0380D-Q1 具有集成电阻分压器和差分输出的汽车级交流输入隔离式放大器技术手册.pdf

隔离栅将在不同共模电压电平下运行的系统器件隔开。该隔离栅抗电磁干扰性能极强，并经过认证，可提供高达 5kVRMS 的增强型隔离 (60s)。

AMC0380D-Q1 输出与输入电压成正比的差分信号。差分输出对接地漂移不敏感，这使得可以将输出信号进行远距离传输。

AMC0380D-Q1 提供三个线性输入电压范围：±400V、±600V 和 ±1000V。借助集成式精密电阻分压器，AMC0380D-Q1 在整个温度范围和使用寿命内实现低于 1% 的精度。

AMC0380D-Q1 采用 15 引脚 0.65mm 间距的 SSOP 封装，其额定工作温度范围为 –40°C 至 +125°C。

特性

• 符合面向汽车应用的 AEC-Q100 标准：
  • 温度等级 1：–40°C 至 125°C，TA
• 集成高压电阻分压器，无需外部电阻器即可直接进行交流检测
• 在整个温度和寿命范围内，无需系统级校准即可实现优于 1% 的精度
• 差分输出
• 电源电压范围：
  • 高侧 (VDD1)：3.0V 至 5.5V
  • 低侧 (VDD2)：3.0V 至 5.5V
• 低直流误差：
  • 失调电压误差：±1.5mV（最大值）
  • 温漂：±20µV/°C（最大值）
  • 衰减误差：±0.25%（最大值）
  • 衰减漂移：±40ppm/°C（最大值）
  • 非线性度：0.05%（最大值）
• 高 CMTI：50V/ns（最小值）
• 低 EMI：符合 CISPR-11 和 CISPR-25 的限值要求
• 可用的输入选项：
  • AMC0380D04-Q1：±400V，8MΩ
  • AMC0380D06-Q1：±600V，10MΩ
  • AMC0380D10-Q1：±1000V，12.5MΩ
• 安全相关认证：
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的 7000VPK 增强型隔离
  • 5000VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟

引脚配置和功能

时序图

功能方框图

典型应用

在典型应用中，AMC0380D-Q1 的高侧电源 (VDD1) 由隔离式直流/直流转换器从低侧电源 (VDD2) 生成。一种低成本的方案基于推挽式驱动器 SN6501-Q1 和支持所需隔离电压额定值的变压器。

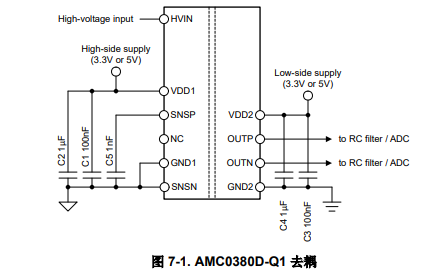

AMC0380D-Q1 无需任何特定的上电时序。高侧电源 (VDD1) 通过与低 ESR、1µF 电容器 (C2) 并联的低 ESR、100nF 电容器 (C1) 进行去耦。低侧电源 (VDD2) 同样通过与低 ESR、1µF 电容器 (C4) 并联的低 ESR、100nF 电容器 (C3) 进行去耦。将所有四个电容器（C1、C2、C3 和 C4）尽可能靠近器件放置。图 7-1 展示了AMC0380D-Q1 的去耦图。

在应用中出现的适用直流偏置条件下，电容器提供了足够的有效电容。在实际条件下，通常仅使用多层陶瓷电容器 (MLCC) 标称电容的一小部分。请在选择这些电容器时考虑这个因素。此问题在低厚度电容器中尤为严重，在该类电容器中，电容器越薄，电介质电场强度越大。知名电容器制造商提供了电容与直流偏置关系曲线，这大大简化了元件的选型。
