OPA994-Q1 汽车级、单通道、32V/25MHz高输出电流运算

OPAx994-Q1 系列（OPA994-Q1 和 OPA2994-Q1）是高电压 (32V) 轨到轨输入和输出 (RRIO) 运算放大器系列。这些器件具有出色的交流性能，包括 24MHz 的宽单位带宽增益积和 35V/µs 的高压摆率，同时每通道仅需 1.35mA 的静态电流。

数据手册：*附件：OPA994-Q1 汽车级、单通道、32V 25MHz高输出电流运算放大器技术手册.pdf

OPAx994-Q1 系列用于在各种容性负载下保持稳定性。例如，当驱动 10µF 的大容性负载和 1MΩ 的负载电阻时，OPAx994-Q1 能够实现 50 度的相位裕度。OPAx994-Q1 采用补偿架构设计，可缓解大容性负载下的持续振铃。这使得具有可变或未知的大容性负载的系统具有可靠的性能并易于设计。

这些器件还具有出色的直流精度，包括 125mA/通道的高短路输出电流、低失调电压（典型值为 ±350µV）、低温漂（典型值为 ±2.5µV/°C）和 125dB 的高 CMRR，适用于主输入对范围内的高电压运行。因此，OPAx994-Q1 是灵活、稳健且高性能的运算放大器，适用于高电压汽车应用。

特性

• 宽电源电压：2.7V 至 32V
• 轨到轨输入和输出
• 高带宽：24MHz GBW，单位增益稳定
• 无限容性负载驱动能力
  • 驱动 10µF 和 1MΩ 负载时，相位裕度为 50°
• 高输出电流驱动：±125mA
• 低失调电压：±350µV（典型值）
• 低失调电压漂移：±2.5µV/°C（典型值）
• 低噪声：1kHz 时为 12nV/√Hz
• 高共模抑制：125dB
• 高压摆率：35V/µs
• 低静态电流：每个放大器 1.35mA

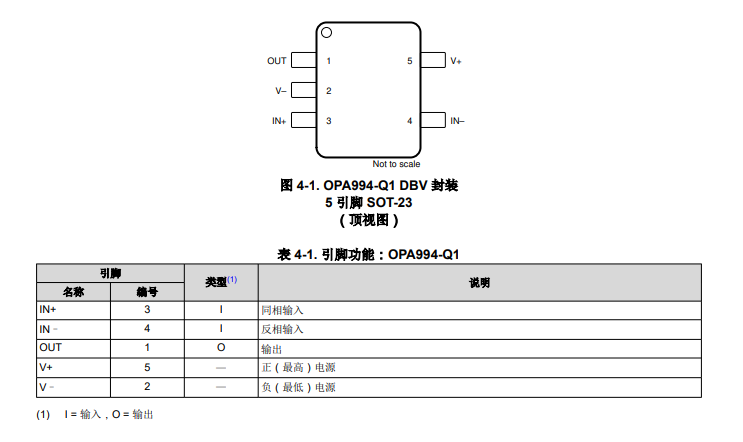

引脚配置和功能

典型特性

功能方框图

应用
• 针对 AEC-Q100 1 级应用进行了优化
• 混合动力汽车/电动汽车逆变器和电机控制
• HEV/EV 直流/直流转换器
• 车载充电器 (OBC) 和无线充电器
• 交流充电（桩）站
• GFCI 故障检测与测试
• 软件定义无线电
• 高侧和低侧电流检测

典型应用
图 7-1 展示了低侧电流检测应用中配置的 OPA994-Q1。有关图 7-1 中所示电路的全面分析，包括理论、计算、模拟和测量数据，请参阅 TI 精密设计 TIPD129 0A 至 1A 单电源低侧电流检测解决方案。
