AMC0381D-Q1 具有固定增益差分输出的汽车级高压直

AMC0381D-Q1 是一款精密的电隔离放大器，具有 高压直流、高阻抗输入和固定增益差分输出。输入专为直接连接到高压信号源而设计。

数据手册：*附件：AMC0381D-Q1 具有固定增益差分输出的汽车级高压直流输入的增强型隔离精密放大器技术手册.pdf

隔离栅将在不同共模电压电平下运行的系统器件隔开。该隔离栅抗电磁干扰性能极强，并经过认证，可提供高达 5kVRMS 的增强型隔离 (60s)。

AMC0381D-Q1 输出与输入电压成正比的差分信号。差分输出对接地漂移不敏感，这使得可以将输出信号进行远距离传输。

AMC0381D-Q1 提供三个线性输入电压范围：600V、1000V 和 1600V。借助集成式精密电阻分压器，AMC0381D-Q1 在整个温度范围和使用寿命内实现低于 1% 的精度。

AMC0381D-Q1 采用 15 引脚 0.65mm 间距的 SSOP 封装，其额定工作温度范围为 –40°C 至 +125°C。

特性

• 符合面向汽车应用的 AEC-Q100 标准：
  • 温度等级 1：–40°C 至 125°C，TA
• 集成高压电阻分压器，无需外部电阻器即可直接进行直流检测
• 在整个温度和寿命范围内，无需系统级校准即可实现优于 1% 的精度
• 差分输出
• 电源电压范围：
  • 高侧 (VDD1)：3.0V 至 5.5V
  • 低侧 (VDD2)：3.0V 至 5.5V
• 低直流误差：
  • 失调电压误差：±1.5mV（最大值）
  • 温漂：±20µV/°C（最大值）
  • 衰减误差：±0.25%（最大值）
  • 衰减漂移：±40ppm/°C（最大值）
  • 非线性度：0.05%（最大值）
• 高 CMTI：50V/ns（最小值）
• 低 EMI：符合 CISPR-11 和 CISPR-25 的限值要求
• 可用的输入选项：
  • AMC0381D06-Q1：600V，10MΩ
  • AMC0381D10-Q1：1000V，12.5MΩ
  • AMC0381D16-Q1：1600V，33MΩ
• 安全相关认证：
  • 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的 7000VPK 增强型隔离
  • 5000VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟

引脚配置和功能

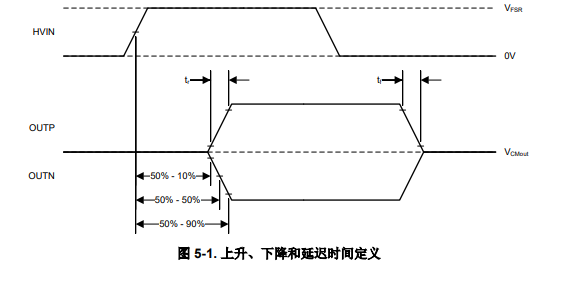

时序图

特性说明
AMC0381D-Q1 输入端的电阻分压器将施加到 HVIN 引脚的电压降低至 1V 线性满标量程电平。此信号在 SNSP引脚上提供，该引脚也是模拟信号链的输入端。
AMC0381D-Q1 的输入级为二阶开关电容器前馈 Δ-Σ 调制器供电。调制器将模拟信号转换为通过隔离栅传输的比特流，如 隔离通道信号传输 部分所述。

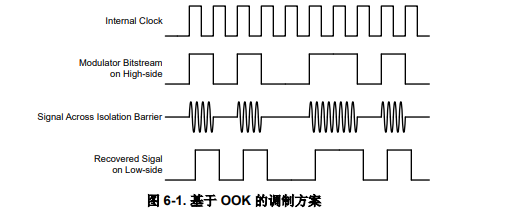

AMC0381D-Q1 使用开关键控 (OOK) 调制方案（如图 6-1 所示），跨过基于 SiO2 的隔离栅来传输调制器输出比特流。 功能方框图 中所示的发送驱动器 (TX) 跨过隔离栅发送一个内部生成的高频载波来表示数字一。而 TX 不发送信号则表示数字零。AMC0381D-Q1 内使用的载波标称频率为 480MHz。
隔离栅另一侧的接收器 (RX) 恢复和解调信号，并将输入提供给四阶模拟滤波器。AMC0381D-Q1 传输通道经过优化，可实现超高共模瞬态抗扰度 (CMTI) 和超低辐射发射。高频载波和 RX/TX 缓冲器开关会导致这些发射。

应用
• 牵引逆变器
• 车载充电器
• 直流/直流转换器
• 电池接线盒

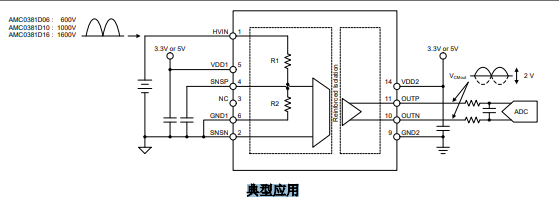

典型应用
