TLV1H103-SEP 具有推挽输出的抗辐射2.5ns单通道比较

TLV1H103-SEP 是一款 325MHz 高速比较器，具有轨到轨输入和 2.5ns 的传播延迟。这款比较器可快速响应，并具有宽工作电压范围，非常适合雷达成像和通信有效载荷系统中的窄信号脉冲检测和数据与时钟恢复应用。

数据手册：*附件：TLV1H103-SEP 具有推挽输出的抗辐射2.5ns单通道比较器技术手册.pdf

与替代高速差分输出比较器相比，TLV1H103-SEP 的推挽（单端）输出可以简化 I/O 接口的板对板布线并节省相关成本，同时能够降低功耗。此外，TLV1H103-SEP 还具有可调迟滞控制和输出锁存功能等特性。该比较器可以直接连接下游电路中的大多数现行数字控制器和 IO 扩展器。

TLV1H103-SEP 采用高速互补 BiCMOS 工艺，并提供 6 引脚 SOT-23 封装。

特性
VID V62/22606-01XE
• 辐射 - 总电离剂量 (TID)
– TID 特征值为 30krad (Si)
– 在高达 30krad (Si) 的条件下无 ELDRS
– RHA/RLAT 高达 30krad (Si)
• 辐射 - 单粒子效应 (SEE)
– SEL 对于 LET 的抗扰度 = 43MeV·cm 2
/mg
– SET 对于 LET 的抗扰度 = 43MeV·cm 2
/mg
• 增强型航天塑料
– 受控基线
– 一个封测厂
– 一个制造厂
– 延长的产品生命周期
– 产品可追溯性
• 低传播延迟：2.5ns
• 低过驱动分散：700ps
• 高切换频率：325MHz
• 窄脉宽检测功能：1.5ns
• 输入共模范围超出两个电源轨 200mV
• 电源电压范围：2.4V 至 5.5V
• 可调迟滞控制
• 输出锁存功能

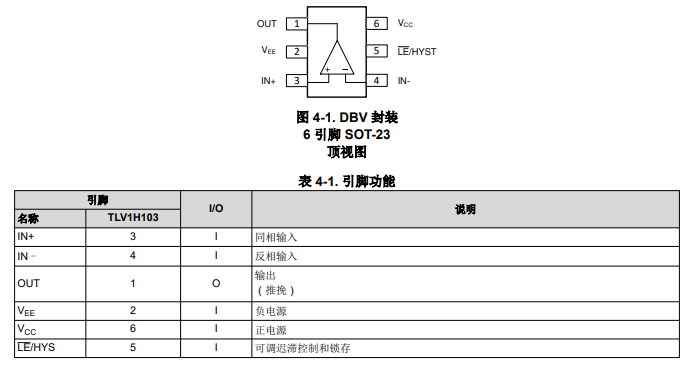

引脚配置和功能

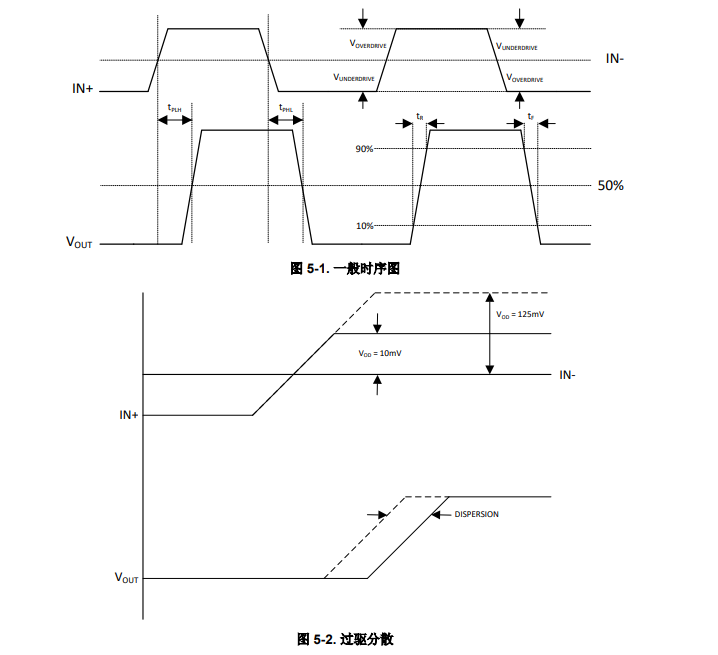

时序图

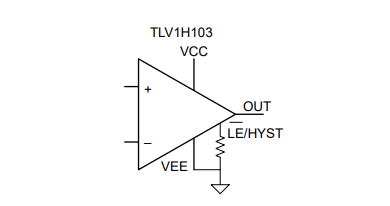

功能方框图

应用
• 卫星电力系统
• 雷达成像有效载荷
• 通信有效载荷
• 飞行控制单元
