TLV1812-EP 具有推挽输出的40V双通道比较器技术手册

TLV1812-EP 和 TLV1822-EP 是具有多个输出选项的 40V 双通道比较器。该系列提供轨到轨输入以及推挽或开漏输出选项。这些器件具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5µA。

数据手册：*附件：TLV1812-EP 具有推挽输出的40V双通道比较器技术手册.pdf

所有器件都包含上电复位 (POR) 功能。这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。

TLV1812-EP 器件具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动电容负载（例如 MOSFET 栅极）。TLV1822-EP 器件具有开漏输出级，可在独立于比较器电源电压的情况下上拉至 40V。

这些比较器采用 SOT23-8 封装，其额定工作温度范围为 –55°C 至 +125°C。

特性
• 工作温度范围：-55°C 至 +125°C
• 宽电源电压范围：2.4V 至 40V
• 轨到轨输入
• 已知启动的上电复位 (POR)
• 低输入失调电压：500μV
• 420ns 典型传播延迟
• 低静态电流：每通道 5μA
• 低输入偏置电流：150fA
• 推挽输出选项 (TLV1812-EP)
• 开漏输出选项 (TLV1822-EP)

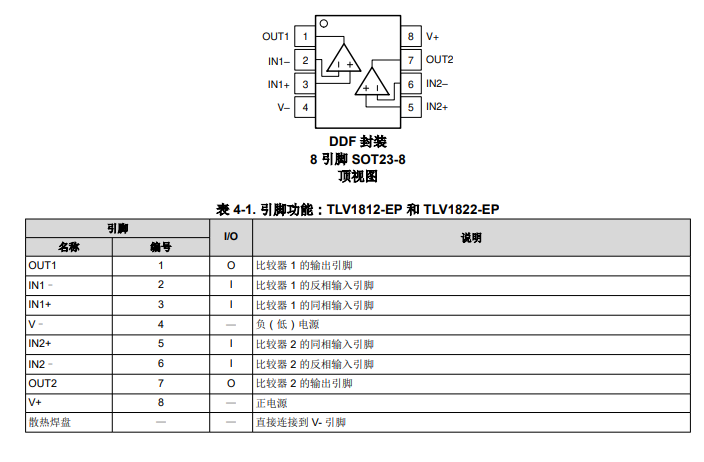

引脚配置和功能

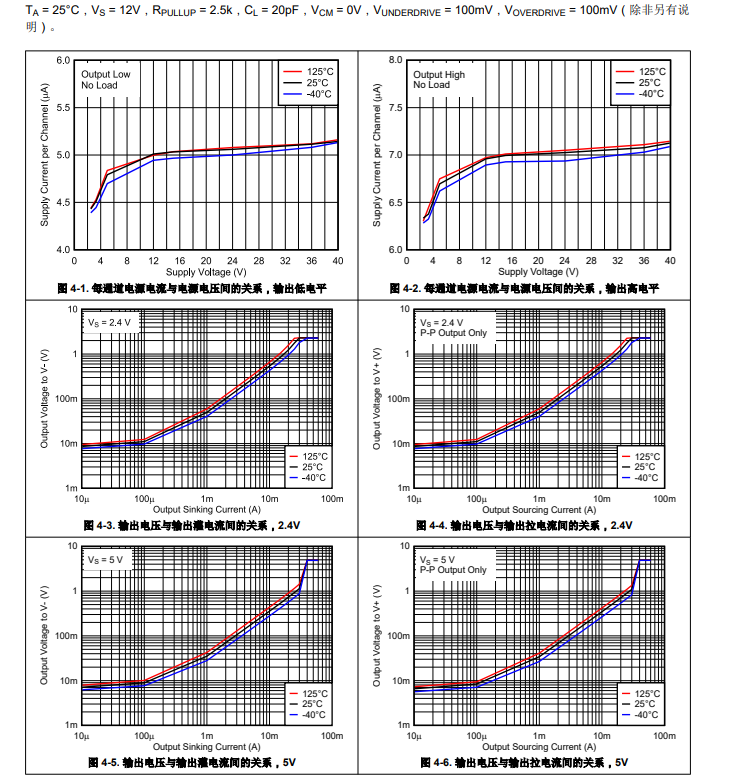

典型特性

时序图

典型应用
窗口比较器通常用于检测欠压和过压情况。图 6-7 显示了一个简单的窗口比较器电路。如果输出端直接连接在一起，则窗口比较器需要开漏输出 (TLV1822-EP)。
