OPA891 180MHz、0.95nV√Hz、具有超低总谐波失真的运

OPA891 和 OPA2891 (OPAx891) 是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用（包括通信和成像）。单通道放大器 OPA891 和双通道放大器 OPA2891 可提供卓越的交流性能，带宽为 140MHz，增益 (G) = 2V/V，压摆率为 105V/µs，稳定时间为 70ns (0.1%)。OPAx891 具有稳定的单位增益以及 180MHz 的带宽。这些放大器具有 200mA 的高驱动能力，每个通道只消耗 7.5mA 的电源电流。OPAx891 在 f = 1MHz 时的总谐波失真 (THD) 为 –100dBc，并具有 0.95nV/√Hz 的超低噪声，专为需要低失真和低噪声的应用（例如缓冲模数转换器）而设计。

数据手册：*附件：OPA891 具有超低总谐波失真 (THD) 的 180MHz 0.95nV√Hz 运算放大器技术手册.pdf

特性
• 超低 0.95nV/√Hz 电压噪声
• 高速：
– 180MHz 单位带宽增益积
– 增益为 2V/V (–1V/V) 时的带宽为 140MHz
– 105V/μs 压摆率
• 极低失真
– THD = -91dBc（f = 1MHz，RL = 150Ω）
– THD = -100dBc（f = 1MHz，RL = 1kΩ）
– THD+N = –137dBc（f = 1kHz，BW = 80kHz）
• 25°C 时具有 0.2mV（典型值）和 1mV（最大值）
的低输入失调电压
• 200mA 输出电流驱动（典型值）
• ±4.5V 至 ±18V 的典型工作电压范围
• OPA891 上的失调电压归零引脚

引脚功能和配置

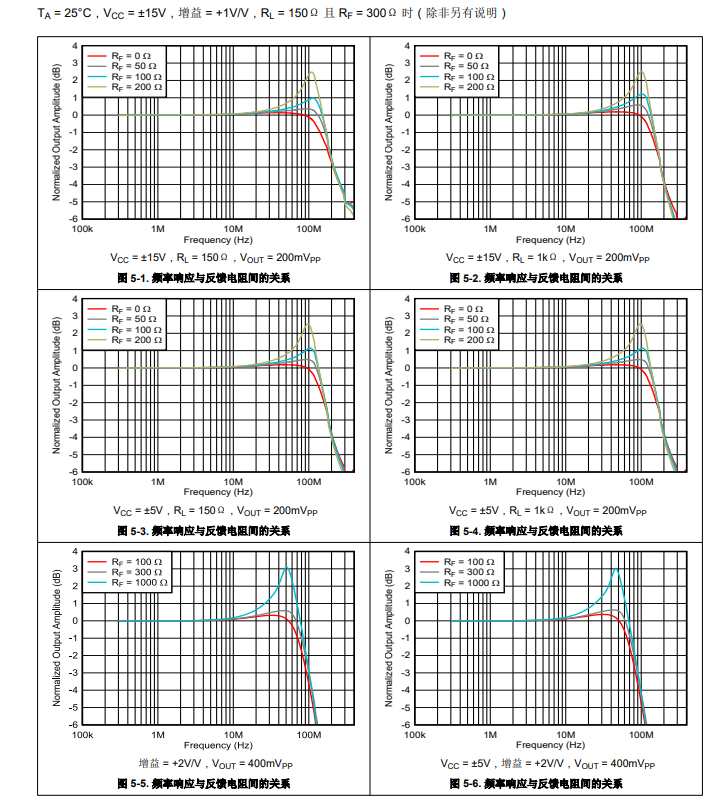

典型特性

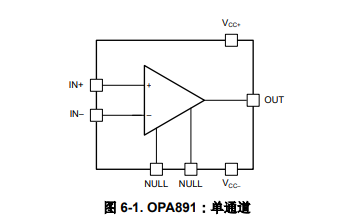

功能方框图

应用
• 适用于工业应用的低噪声宽带放大器
• 压控振荡器
• 有源滤波器
• 视频放大器
• 电缆驱动器
• 超声波扫描仪
• 矢量信号收发器 (VST)
• 专业音频混合器或控制平面
• 专业麦克风和无线系统
• 专业扬声器系统
• 专业音频放大器
• 条形音箱
• 转盘
• 专业摄像机
• 吉他和其他乐器放大器
• 数据采集 (DAQ)
