OPA892 具有超低总谐波失真的、2GHz 10V/V稳定0.95n

OPA892 和 OPA2892 (OPAx892) 是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用（包括通信和成像）。单通道放大器 OPA892 和双通道放大器 OPA2892 可提供卓越的交流性能，带宽为 290MHz，压摆率为 700V/µs，稳定时间为 30ns (0.1%)，增益为 10V/V。OPAx892 在增益为 10 或更高以及 –9 或更低时保持稳定。这些放大器具有 200mA 的高驱动能力，每个放大器只消耗 7.5mA 的电源电流。OPAx892 在 f = 1MHz 时总谐波失真 (THD) 为 –68dBc，专为需要低失真的应用而设计。由于在宽输出电压范围内保持低失真，因此 OPAx892 适用于成像、声纳和音频等大动态范围应用。

数据手册：*附件：OPA892 具有超低总谐波失真 (THD) 的 2GHz 10V V 稳定 0.95nV√Hz 运算放大器技术手册.pdf

特性
• 超低 0.95nV/√Hz 电压噪声
• 高速：
– 2GHz 增益带宽积
– 700V/μs 压摆率
– 30ns 稳定时间 (0.1%)
• 在增益 ≥10V/V 时保持稳定
• 输出驱动，IO = 200mA（典型值）
• 极低失真：
– THD = -78dBc（f = 1MHz，RL = 150Ω）
– THD+N = –114dBc（f = 1kHz，BW = 80kHz）
• 宽电压范围的电源：
– VCC = ±4.5V 至 ±18V
• OPA892 上的失调电压归零引脚

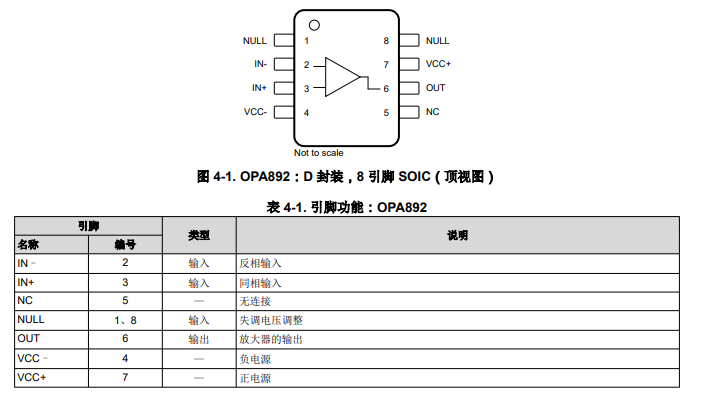

引脚配置和功能

典型特性

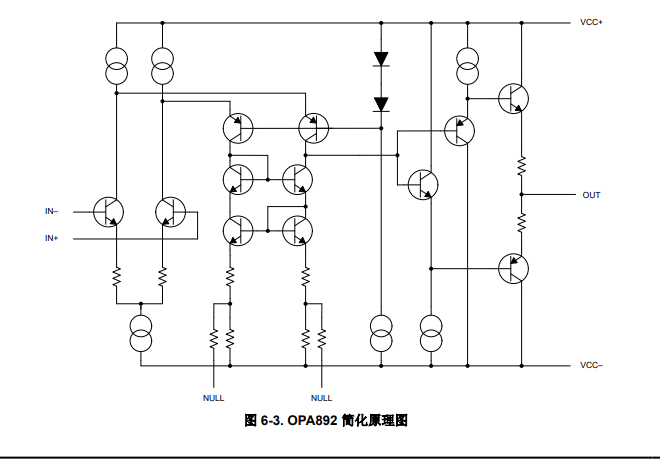

OPA892 简化原理图

应用
• 超声波扫描仪
• 源测量单元 (SMU)
• 电源品质测定器
• 超声波扫描仪
• 矢量信号收发器 (VST)
• 专业音频混合器或控制平面
• 专业麦克风和无线系统
• 专业扬声器系统
• 专业音频放大器
• 条形音箱
• 转盘
• 专业摄像机
• 吉他和其他乐器放大器
• 数据采集 (DAQ)
