AMC3311-Q1 具有集成直流/直流转换器的汽车级、0至

AMC3311-Q1 是一款具有完全集成的隔离式直流/直流转换器的精密隔离式放大器，能实现器件低侧的单电源运行。增强型电容式隔离栅抗磁干扰能力强，并已通过 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 认证，可支持高达 1200V RMS 的工作电压。

数据手册：*附件：AMC3311-Q1 具有集成直流-直流转换器的汽车级、0至2V输入、精密增强型隔离放大器技术手册.pdf

该隔离栅可将系统中以不同共模电压电平运行的各器件隔开，防止低压侧出现的电压电平导致电气损坏或可能对操作员造成伤害。

AMC3311-Q1 的输入针对直接连接高阻抗电阻分压器（通常用于检测高电压）进行了优化。集成式隔离直流/直流转换器可测量非接地信号，并使该器件成为嘈杂空间受限应用的独特解决方案。高直流精度和低温漂支持精确的电压监控和控制。

AMC3311-Q1 采用宽体 16 引脚 SOIC 封装，额定温度范围为 –40°C 至 +125°C。

特性
• 符合面向汽车应用的 AEC-Q100 标准：
– 温度等级 1：–40°C 至 +125°C，TA
• 具有集成式直流/直流转换器的单电源运行（3.3V 或
5V）
• 输入电压范围 (2V)，针对高输入阻抗的电压测量进
行了优化
• 固定增益：1.0
• 低直流误差：
– 失调电压误差：±1mV（最大值）
– 温漂±10µV/°C（最大值）
– 增益误差：±0.2%（最大值）
– 增益漂移：±40ppm/°C（最大值）
– 非线性度：±0.02%（最大值）
• 高 CMTI：85kV/µs（最小值）
• 系统级诊断功能
• 符合 CISPR-11 和 CISPR-25 EMI 标准
• 安全相关认证：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 要
求的 6000VPK 增强型隔离
– 符合 UL1577 标准且长达 1 分钟的 4250VRMS
隔离

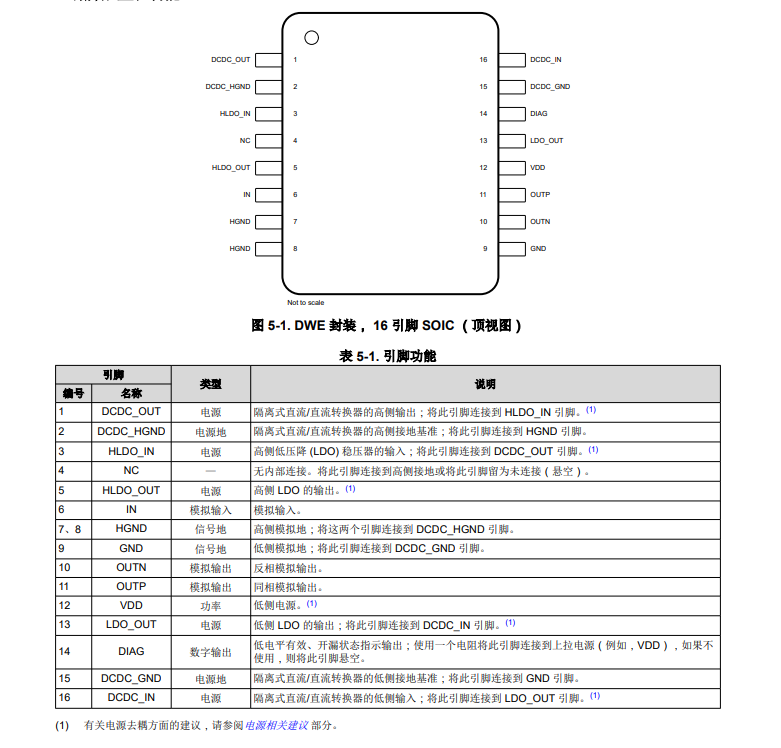

引脚配置和功能

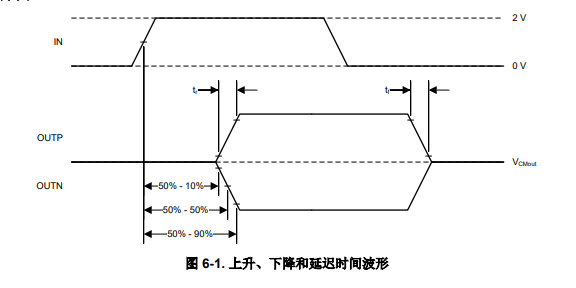

时序图

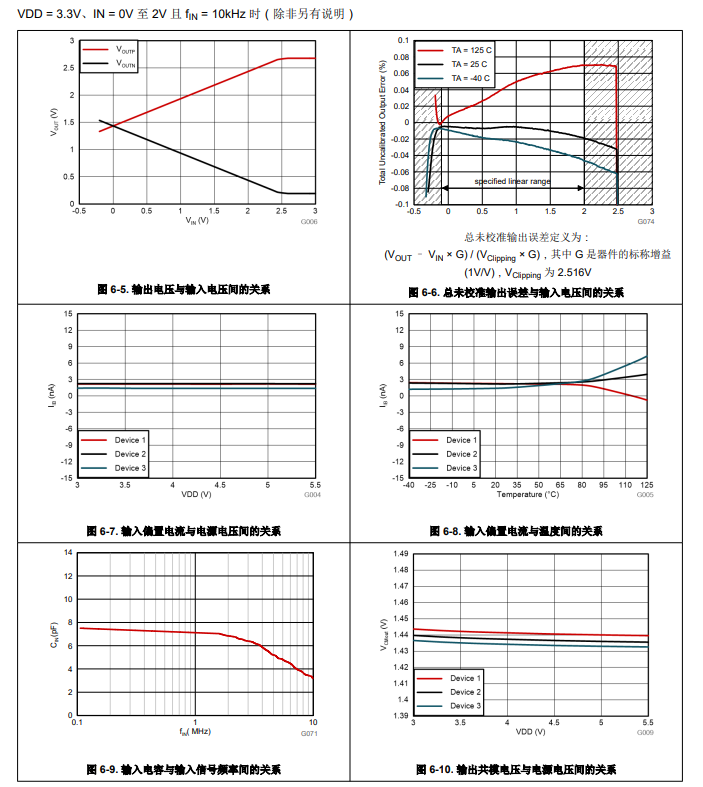

典型特性

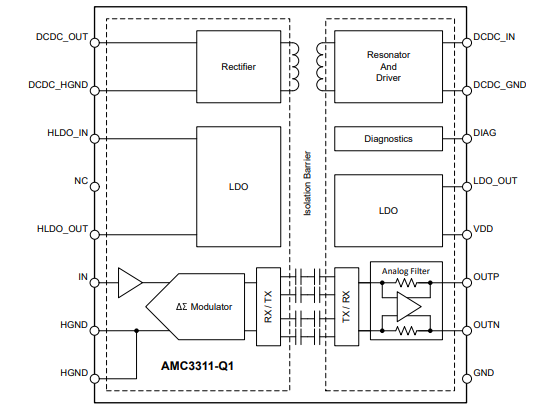

功能模块图

应用
• 可用于以下应用的隔离式电压检测：
– HEV/EV 车载充电器 (OBC)
– HEV/EV 直流/直流转换器
– HEV/EV 牵引逆变器

典型应用

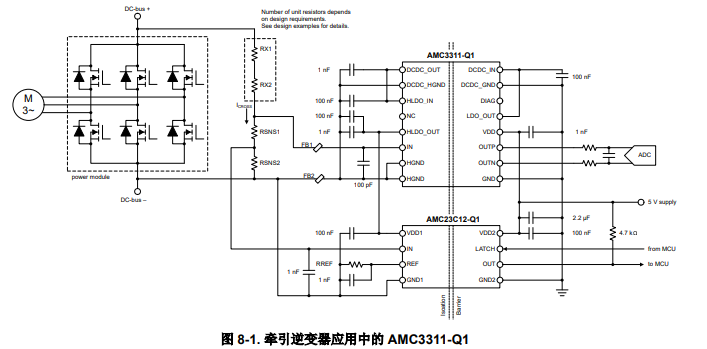

图 8-1 显示了牵引逆变器的简化原理图。AMC3311-Q1 测量直流总线电压，并使用 AMC23C12-Q1 隔离式比较器进行快速过压检测。直流总线电压在高阻抗电阻分压器的底部两个检测电阻（RSNS1 和 RSNS2）上分压至大概2V 电平。AMC3311-Q1 检测该电压。AMC3311-Q1 对高侧上的模拟输入信号进行数字化，通过隔离栅将数据传
输到低侧，并重建输出引脚 OUTN 和 OUTP 上呈现为差分电压的模拟信号。

AMC3311-Q1 集成了一个针对高压侧的隔离式电源，因此在没有现成高侧电源的应用中特别易于使用。在此示例中，AMC3311-Q1 的集成式电源还用于为 AMC23C12-Q1 隔离式高速比较器供电，该比较器用于在直流总线上进行低延迟过压检测。
AMC23C12 隔离式比较器检测电阻分压器的底部电阻 (RSNS2) 上的电压，并将该值与可调基准电压 (VREF) 进行比较。只要输入电压超过基准值，隔离式比较器就会下拉低侧上的开漏输出。有关隔离式比较器的详细说明，请参阅可从 ti.com 下载的 AMC23C12-Q1 数据表。电阻分压器中的底部电阻分为两个等值电阻（RSNS1 和 RSNS2），以满足隔离式比较器的基准电压 (VREF) 的余量要求，如详细设计过程 部分所述。
