TLV1861-Q1 具有开漏输出的汽车类单通道纳安级功耗

TLV185x -Q1 和 TLV186x -Q1 是 汽车级 40V 毫微功耗比较器系列，具有单通道、双通道和四通道选项。该系列提供具有推挽和开漏输出选项的失效防护 (FS) 输入。这些特性与在 1.8V 至 40V 宽电源电压范围内的毫微功耗运行相结合，使此系列非常适合在低功耗、常开系统中的电压和温度监测等辅助控制功能。

数据手册：*附件：TLV1861-Q1 具有开漏输出的汽车类单通道纳安级功耗高压比较器技术手册.pdf

所有器件均具有上电复位 (POR) 特性，这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。

输入具有过轨功能，其中两个输入均可超过电源电压高达 40V，并且仍能正常运行。这使得比较器非常适合高电源电压和低电源电压系统，而不会限制可比较的输入电压范围。同样，内部反向电池保护功能可防止电源引脚上的电池安装不当时损坏比较器。

TLV185x -Q1 比较器具有推挽输出级，而 TLV186x -Q1 比较器具有开漏输出级，因此适用于电平转换。

特性
• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
– 器件温度等级 1：-40°C 至 125°C 的环境工作温
度范围
– 器件 HBM ESD 分级等级 H1C
– 器件 CDM ESD 分类等级 C6
• 低电源电流：每通道 440nA
• 宽电源电压范围：1.8V 至 40V
• 过轨输入：共模范围比 (V-) 高 40V，与 (V+) 无关
• 失效防护：无电源时为高阻抗输入
• 上电复位可提供已知的启动条件
• 过驱动输入无相位反转
• 高达 40V 的反向电池保护
• 推挽输出选项 (TLV185x-Q1)
• 开漏输出选项 (TLV186x-Q1)

引脚功能和配置

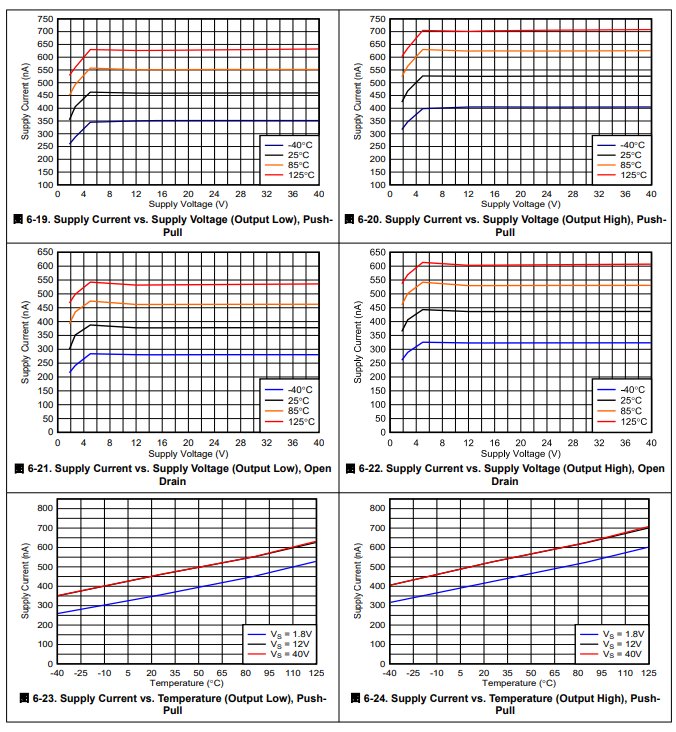

典型特性

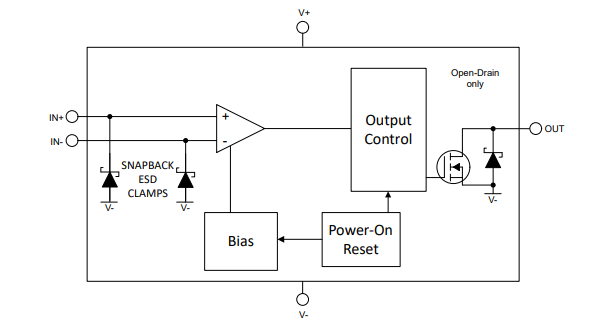

功能方框图

应用
• 远程信息处理 eCall
• 汽车音响主机
• 仪表组
• 车载充电器 (OBC) 和无线充电器
