ISL28006：测量共模和电源抑制比

虽然电流检测放大器(如ISL28006)的数据手册以电气规格的形式展示了器件性能，但有时客户需要通过基准测试来确认电气参数。尤其重要的是共模抑制比(CMRR)和电源抑制比(PSRR)，这些参数量化了器件的以下能力:抑制正负输入共用的信号(CMRR)抑制输出信号的电源变化(PSRR)本应用笔记提供测试电路、测量说明和实际测量的测试结果，并对CMRR和PSRR做了两个简短的说明。
附件：*附件：ISL28006：测量共模和电源抑制比.pdf

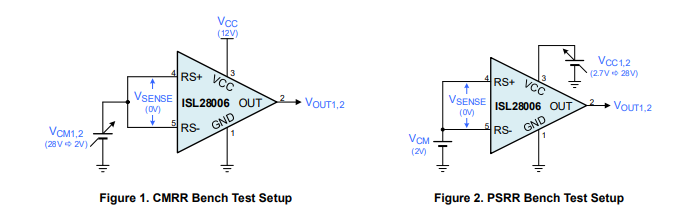

测试电路

差分放大器的共模抑制比(CMRR)是一个参数，用于量化器件抑制共模信号的能力，例如同时出现在两个输入端的同相信号。理想的差分放大器应该具有无穷大的CMRR。然而，在实践中，这是无法实现的，因为差分输入级中的晶体管参数略有不匹配。这种不匹配允许共模电压AVCM的变化以不同方式改变晶体管的工作点，从而产生输出电压AVouT的变化，尽管缺少输入信号VIN = 0(图3)。因此，差分放大器确实会放大一小部分输入共模电压。这个分数可以建模为AVcM/CMRR大小的输入电压误差E。根据运算放大器信号惯例，此输入误差电压分配给同相放大器输入(图4)。

电源抑制比(PSRR)是一个参数，用来量化放大器抑制器件电源变化的能力。与共模现象类似，电源的变化会改变输入晶体管的工作点(图5)。与CMRR类似，PSRR可以建模为输入误差E| = AVg/PSRR，该误差分配给同相输入，并通过同相增益1/β放大(图6)。
