ISL28134 5V超低噪声、零漂移、轨到轨精密运算放大

简介
ISL28134 是一款单通道、稳定斩波零漂移运算放大器，针对 2 以上的单电源和双电源作进行了优化。25V 至 6.0V 和 ±1。125V 和 ±3.0V 的ISL28134 使用自动校正电路来提供非常低的输入偏移电压、漂移，并将 1/f 噪声转折点降低到 0 以下。1赫兹。ISL28134 可实现超低失调电压、失调温度漂移、宽增益带宽和轨到轨输入/输出摆幅，同时最大限度地降低功耗。该ISL28134非常适合放大模拟前端的传感器信号，包括压力、温度、医疗、应变计和惯性传感器，低至 μV 级。该 ISL28134 可用于标准放大器，在 -40°C 至 +85°C 的工业温度范围内和 -40°C 至 +125°C 的整个工业温度范围内具有高稳定性。 ISL28134采用行业标准引脚 SOIC 和 SOT-23 封装。
下载：*附件：ISL28134 5V超低噪声、零漂移、轨到轨精密运算放大器.pdf

特性

• 轨到轨输入和输出
• VCM = 0.1V 时，超过 VS 时的 CMRR：135dB，典型值
• VOH 和 V OL： 10mV，从 V S ，典型值
• 无低至 0.1Hz 的 1/f 噪声转折点
• 输入噪声电压：1kHz 时为 10 nV/√Hz
• 0.1Hz 至 10Hz 噪声电压：250nVP-P
• 低失调电压：2.5μV（最大值）
• 出色的偏移漂移：15nV/°C（最大值）
• 单电源：2.25V 至 6.0V
• 双电源：±1.125V 至 ±3.0V
• 低 I CC ：675μA，典型值
• 宽带宽：3.5MHz
• 工作温度范围
• 工业级：-40°C 至 +85°C
• 全工业级：-40°C 至 +125°C
• 包装
• 单通道：SOIC、SOT-23

应用

带流量计的电子阀

智能电网故障指示器单元

可连接 EtherCAT 和 CAN 的质量流量控制器

工业用嵌入式可编程逻辑控制器 （PLC）

光伏（PV）电弧检测系统

医疗仪器

传感器增益 amps

密、低漂移、低频 ADC 驱动器

精密电压基准缓冲器

热电堆、热电偶和其他温度传感器

前端放大器

惯性传感器

过程控制系统

体重秤和应变片传感器

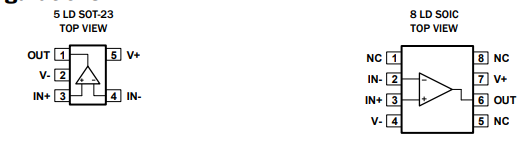

引脚配置

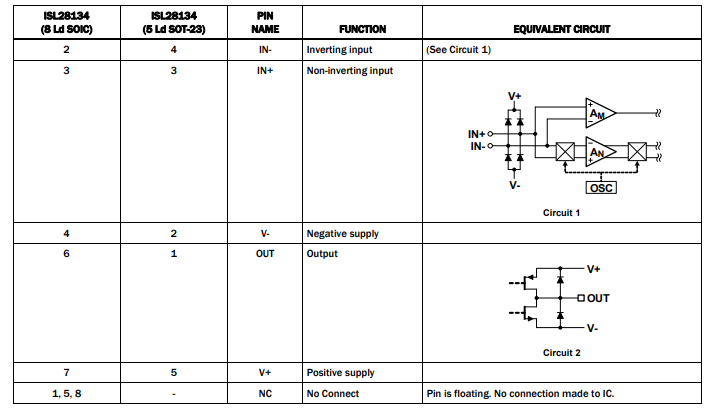

引脚描述
