常见问题解答：低压运算放大器

本应用笔记解答了一些关于低压运算放大器的常见问题。

下载：*附件：R13AN0015：常见问题解答：低压运算放大器.pdf
瑞萨低压精密运算放大器有什么特别之处？

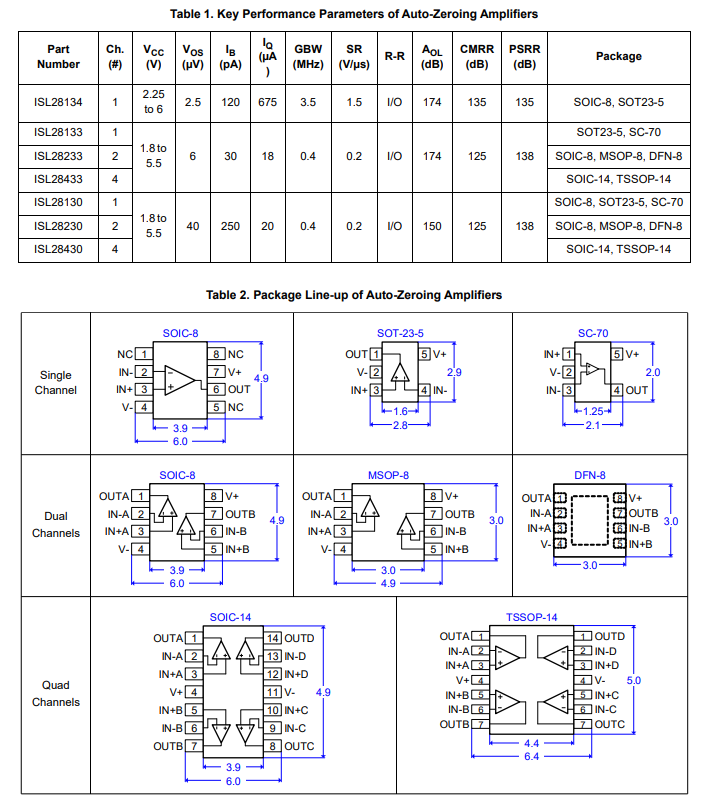

ISL28134、ISL28x30和ISL28x33系列精密低压运算放大器具有超低输入失调电压。这些运算放大器片内具有自动失调归零机制，提供多种小型封装，非常适合空间受限应用中的精密传感器信号调理。

使用超低失调自稳零放大器时，如何获得最佳电路性能？
瑞萨的ISL28x3x系列自稳零放大器最重要的优势是其极低的失调电压。尽管电路中有最高精度的放大器，但您可能无法从应用中获得最高精度。通过使用自稳零放大器，精度上限很快就会受到电路设计本身和印刷电路板(PCB)布局的限制。失调电压误差的主要来源是PCB上的热电电压。这种误差电压也称为热电偶电压或塞贝克电压，产生于两种不同金属的接合点，与接合点的温度成正比。根据所用的两种金属，塞贝克电压变化很大，从微伏到毫伏不等。该电压的温度漂移范围从每摄氏度几微伏到几十微伏。

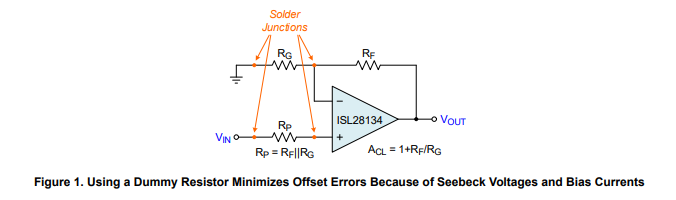

PCB上的典型金属接点是焊料至电路板走线和焊料至元件引脚。如果元件一端的PCB温度不同于另一端的温度，则塞贝克电压不相等；因此导致热电压误差。图1显示了一个例子。在高增益配置中，R=远大于RG，闭环增益为AcL = 1 + R=/RG。Rc上的塞贝克差直接表现为放大器反相输入端的失调电压。这种失调误差被闭环增益放大，导致输出端的电压误差大大增加。
