ISL28207精准、双通道、低噪声运算放大器应用笔记

简介
ISL28107、ISL28207 和 ISL28407 分别是单通道、双通道和四通道放大器，具有低噪声、低输入偏置电流、低偏移和温度漂移等特性。这使它们成为需要高 DC 精度和 AC 性能的应用的理想选择。精度、低噪声和小尺寸相结合，与同类竞争部件相比，它为用户提供了卓越的价值和灵活性。这些放大器的应用包括精密有源滤波器、医疗和分析仪器、精密电源控制和工业控制。ISL28107 采用 8 L、SOIC、MSOP 和 TDFN 封装。ISL28207 采用 8 Ld SOIC、MSOP 和 TDFN 封装。ISL28407 采用 14 Ld SOIC 封装。所有器件均采用标准引脚配置，可在 -40°C 至 +125°C 的扩展温度范围内工作。
下载：*附件：ISL28207精准、双通道、低噪声运算放大器应用笔记.pdf
特性

• 低输入偏移：最大 75μV
• 输入偏置电流：15pA
• 出色的温度漂移
• 电压偏移：最大 0.65μV/°C
• 输入电流：最大 0.9pA/°C
• 出色的 ESD 性能
• 人体模型：4.5kV
• 机器型号：500V
• 充电设备型号：1.5kV
• 极低电压噪声，10Hz：14nV/√Hz
• 低电流消耗（每安培）：最大 0.29mA
• 增益带宽积：1MHz
• 宽电源范围：4.5V 至 40V
• 工作温度范围：-40°C 至 +125°C
• 无相位反转
• 无铅（符合 RoHS 标准）
• 应用
• 电磁流量计
• 精密仪器
• 医疗仪器
• 光谱分析设备
• 有源滤波器块
• 麦克风前置放大器
• 热电偶和 RTD 基准缓冲器
• 数据采集
• 电源控制
  典型应用

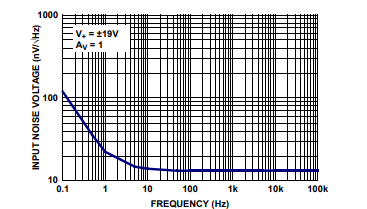

  输入噪声电压谱密度
