ISL28177 40V通用精密运算放大器应用笔记

简介
ISL28177 是 OP07 的替代品，具有低输入失调电压、低输入偏置电流以及具有竞争力的噪声和交流性能。ESD 额定值在 5kV HBM、300V MM 和 2 的竞争器件中是最佳的。2kV CDM.该放大器的工作电压范围为 6V （±3V） 至 40V （±20V）。应用包括精密有源滤波器、医疗和分析仪器、精密电源控制和工业传感器。ISL28177采用 SOT23-5 和 SOIC-8 封装，可在 -40°C 至 +125°C 的扩展温度范围内工作。
下载：*附件：ISL28177 40V通用精密运算放大器应用笔记.pdf
特性

• 宽电源范围：6V （±3V） 至 40V （±20V）
• 低输入失调电压：150μV（最大值）
• 输入偏置电流：1nA（最大值）
• 低噪声：9.5nV/√Hz @ 1kHz
• 增益带宽：600kHz
• 出色的 ESD 性能：5kV HBM、300V MM、2.2kV CDM
• 工作温度范围：-40°C 至 +125°C
• 包
• ISL28177（单）：SOT23-5、SOIC-8
• 应用
• 精密有源滤波器
• 医疗和分析仪器
• 精密电源控制
• 工业传感器

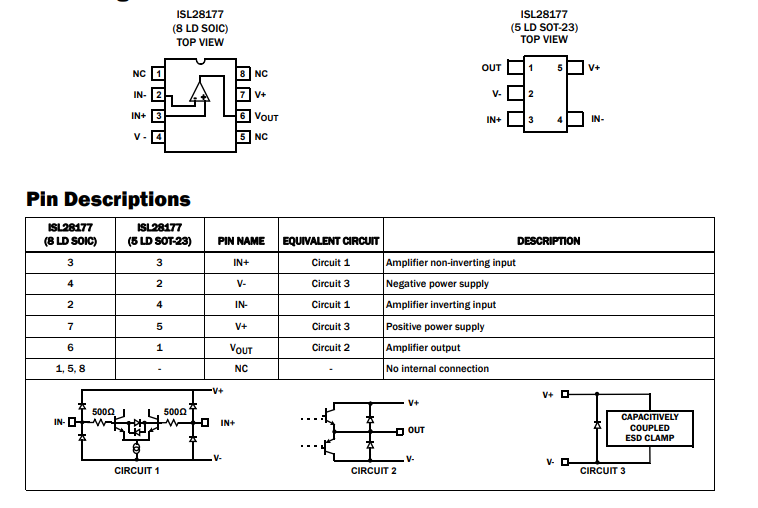

• 引脚图
•
  典型性能曲线
