CA3140型4.5MHz、BiMOS运算放大器应用笔记

简介
CA3140A 和 CA3140 是集成电路运算放大器，在单个单片芯片上结合了高压 PMOS 晶体管和高压双极晶体管的优点。CA3140A 和 CA3140 BiMOS 运算放大器在输入电路中采用栅极保护 MOSFET （PMOS） 晶体管，可提供非常高的输入阻抗、非常低的输入电流和高速性能。CA3140A 和 CA3140 可在 4V 至 36V 的电源电压下工作（单电源或双电源）。这些运算放大器经过内部相位补偿，可在单位增益跟随器作中实现稳定运行，此外，如果需要额外的频率滚降，还配有用于补充外部电容器的接入端子。还提供端子，用于需要输入偏移电压归零的应用。在输入级中使用 PMOS 场效应晶体管，使共模输入电压能力降至 0。负电源端子下方 5V，这是单电源应用的一个重要属性。输出级使用双极晶体管，并包括内置保护，防止负载端子对电源轨或接地短路造成的损坏。FN957 CA3140A 和 CA3140 可在高达 36V （±18V） 的电源电压下工作。
下载：*附件：CA3140型4.5MHz、BiMOS运算放大器应用笔记.pdf

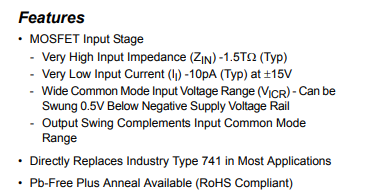

特性

应用

• 汽车和便携式仪器仪表中的地参考单电源放大器
• 采样保持放大器
• 长持续时间计时器/多谐振荡器（μ秒-分钟-小时）
• 光电流仪器
• 峰值检测器
• 主动过滤器
• 比较
• 5V TTL 系统和其他低电源电压系统中的接口
• 所有标准运算放大器应用
• 函数生成器
• Tone 控件
• 电源
• 便携式仪器
• 入侵警报系统

插脚引线图

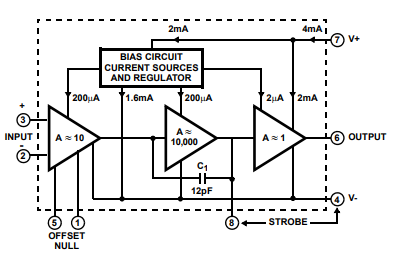

方框图
