HA-5002系列110MHz、高转换速率、高输出电流缓冲器

简介
HA-5002 是一款单片、宽带、高转换速率、高输出电流缓冲放大器。利用 Intersil D. I. 技术的优势，HA-5002 电流缓冲器提供 1300V/μs 的转换速率和 110MHz 的带宽。±200mA 输出电流能力通过 3Ω 输出阻抗得到增强。单片 HA-5002 将取代混合 LH0002，性能相应提高。这些特性范围从 3000kΩ 输入阻抗到增加的输出电压摆幅。单片设计技术允许开发更精确的缓冲器，其增益误差小一个数量级以上。HA-5002 将为许多现有的混合用户提供更高程度的可靠性，同时提高整体电路性能。对于军用级产品，请参阅 HA-5002/883 数据表。

下载：*附件：HA-5002系列110MHz、高转换速率、高输出电流缓冲器应用笔记.pdf

特性

• 电压增益：0.995
• 高输入阻抗：3000kΩ
• 低输出阻抗：3Ω
• 极高转换速率：1300V/μs
• 超宽带宽：110MHz
• 高输出电流：±200mA
• 脉冲输出电流：400mA
• 整体式结构
• 提供无铅（符合 RoHS 标准）

应用

• 线路驱动器
• 数据采集
• 110MHz 缓冲器
• 雷达电缆驱动器
• 大功率电流升压器
• 大功率电流源
• 样品和保持
• 视频产品

引脚排列

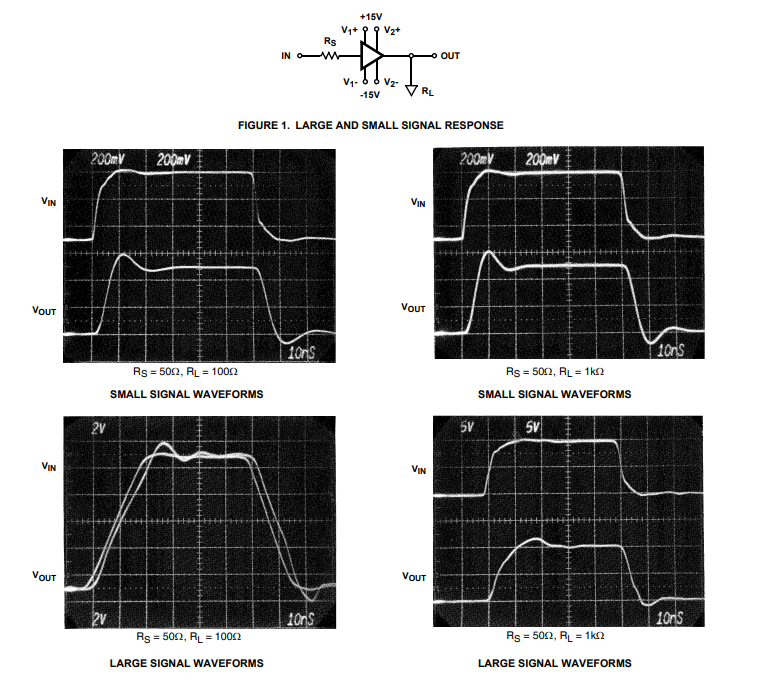

测试电路和波形
