HA5023系列双通道125MHz视频电流反馈放大器应用笔

HA5023是一款宽带宽、高转换速率的放大器，专为增益在1到10之间的视频应用优化。它是一款电流反馈放大器，因此在较高的闭环增益下，其带宽衰减比电压反馈放大器要小。

低差分增益和相位、0.1dB增益平坦度以及能够驱动两条75Ω终端电缆的能力，使得该放大器非常适合要求苛刻的视频应用。

电流反馈设计允许用户利用放大器带宽对反馈电阻的依赖性。通过减小RF，可以增加带宽以补偿高闭环增益或重负载下的带宽下降。

HA5023的性能与广受欢迎的Intersil HA-5020非常相似。
数据表：*附件：HA5023系列双通道125MHz视频电流反馈放大器应用笔记.pdf

特性

• 宽单位增益带宽：125MHz
• 转换速率：475V/μs
• 输入失调电压：800μV
• 差分增益：0.03%
• 差分相位：0.03°
• 每个放大器的电源电流：7.5mA
• ESD保护：4000V
• 在±5V电源下保证规格
• 提供无铅加退火选项（符合RoHS标准）

应用

• 视频增益模块
• 视频分配放大器/RGB放大器
• 闪存A/D驱动器
• 电流到电压转换器
• 医疗成像
• 雷达和成像系统
• 视频切换和路由

引脚图

绝对最大额定值

• V+和V-端子之间的电压：36V
• 直流输入电压（注3）：±电源电压
• 差分输入电压：10V
• 输出电流（注4）：短路保护
• ESD等级（注3）：人体模型（根据MIL-STD-883方法3015.7）：2000V

工作条件

• 温度范围：-40°C至85°C
• 电源电压范围（典型值）：±4.5V至±15V

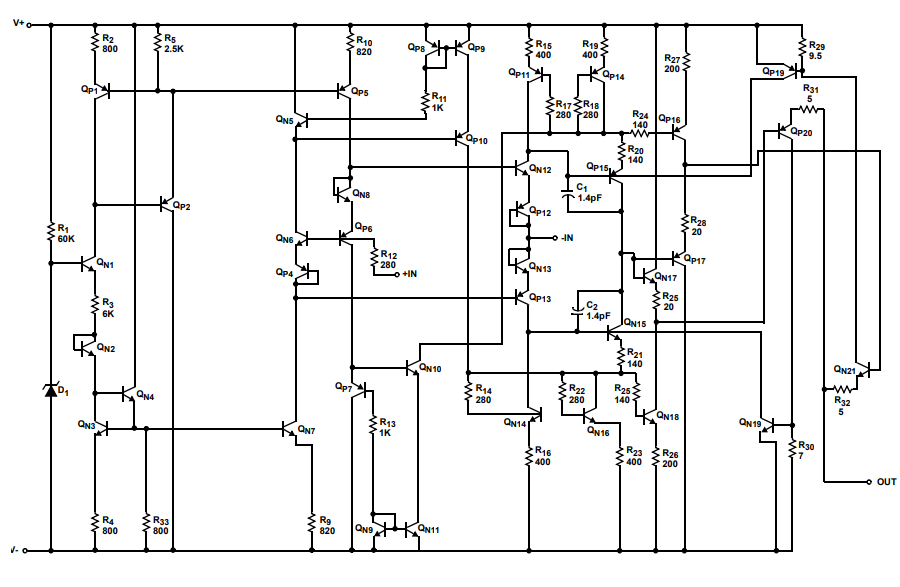

功能框图
