HFA1105 330MHz、低功耗、电流反馈视频运算放大器应

概述
HFA1105 是一款高速、低功耗电流反馈放大器，采用 Intersil 专有的互补双极 UHF-1 工艺构建。该放大器将低功耗 （58mW） 和高性能完美结合。转换速率、带宽和低输出阻抗 （0. 08Ω） 使该放大器成为驱动 Flash ADC 的不错选择。分量和复合视频系统也受益于该运算放大器出色的增益平坦度以及良好的差分增益和相位规格。该HFA1105非常适合与 Intersil 的视频交叉点交换机系列（HA4201、HA4600、HA4314、HA4404、HA4344）连接，以创建高性能、低功耗的切换器和路由器。HFA1105 是 CLC406 的低功耗、高性能升级版。对于具有输出禁用或输出限制功能的同类放大器，请分别参见 HFA1145 和 HFA1135 的数据表。对于军用级产品，请参阅 HFA1145/883 数据表。
数据表：*附件：HFA1105 330MHz、低功耗、电流反馈视频运算放大器应用笔记.pdf
特性

• 低电源电流 5.8mA
• 高输入阻抗 1MΩ
• 宽 -3dB 带宽 330MHz
• 非常快的转换速率 1000V/μs
• 增益平坦度 （至 75MHz） ±0.1dB
• 差分增益 0.02%
• 差分相位 0.03 度
• CLC406 的引脚兼容升级

应用

• Flash A/D 驱动程序
• 视频切换和路由
• 专业视频处理
• 视频数字化板/系统
• 多媒体系统
• RGB 前置放大器
• 医学成像
• 手持式和小型化射频设备
• 电池供电通信
  引脚功能图

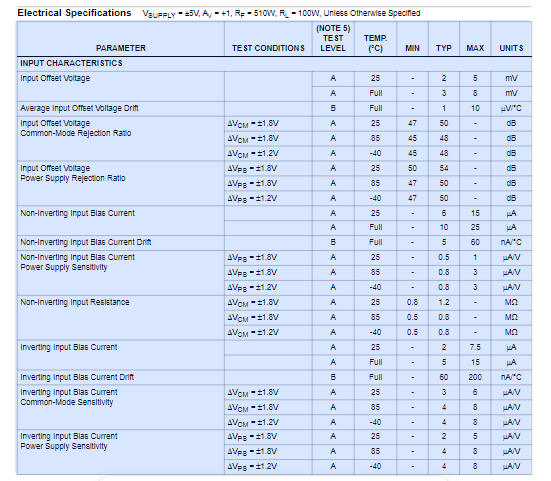

  电气规格


应用信息

尽管电流反馈放大器的带宽对闭环增益的依赖性不如电压反馈放大器严重，但增益越高，带宽可能会明显降低。通过利用电流反馈放大器在带宽和 RF 之间的独特关系，可以最大限度地减少这种降低。所有电流反馈放大器都需要一个反馈电阻器，即使是单位增益应用， 与内部补偿电容器一起设置频率响应的主极点。因此，放大器的带宽与 RF 成反比。HFA1105 设计针对 t 进行了优化，增益为 +2。降低 会降低稳定性，导致过度的峰值和过冲（注意：电容反馈会因为频率越高时反馈阻抗降低，也会导致同样的问题）。然而，在更高的增益下，放大器更稳定，因此 可以降低，以牺牲稳定性来换取带宽。

下表列出了各种增益的推荐 值和预期带宽。对于增益 +1，需要一个与 +IN 串联的电阻器 （+RS） 来减少增益峰值并提高稳定性。

小外形塑料封装（SOIC）
