HFA1130 850MHz、输出限制、低失真电流反馈运算放大

HFA1130 是一款高速宽带电流反馈放大器，具有可编程输出限制。它采用 Intersilis 专有的双片 UHF-1 工艺，是任何半导体制造商提供的最快的单片放大器。

该放大器是需要输出限制的高频应用的理想选择，尤其是那些需要超快过驱恢复时间的应用。输出限制功能允许设计人员设置最大正负输出电平，从而保护后期免受损坏或输入饱和。亚纳秒级的过驱恢复时间迅速将放大器恢复到 Tinea 状态，从而进入过载条件。
数据表：*附件：HFA1130 850MHz、输出限制、低失真电流反馈运算放大器应用笔记.pdf
特性

• 用户可编程输出电压限值
• 低失真 （30MHz， HD2）： -56dBc
• -3dB 带宽：850MHz
• 非常快的转换速率：2300V/μs
• 快速建立时间 （0.1%）： 11ns
• 出色的增益平坦度
• （100MHz）：0.14分贝
• （50MHz）：0.04分贝
• （30MHz）：0.01分贝
• 高输出电流：60mA
• 高速恢复： <1ns
• 无铅（符合 RoHS 标准）

应用

• 残余放大器
• 视频切换和路由
• 脉冲和视频放大器
• 宽带放大器
• RF/IF 信号处理
• Flash A/D 驱动程序
• 医疗成像系统
• 相关文献
• AN9420，电流反馈理论
• AN9202，HFA11XX 评估夹具

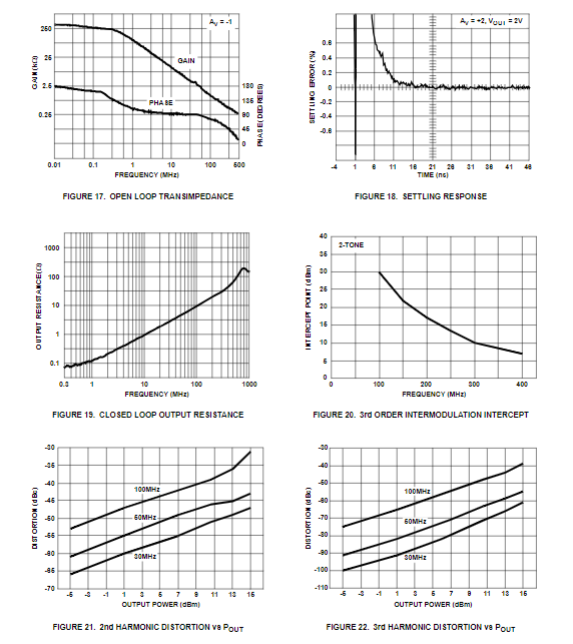

典型性能曲线

引脚图

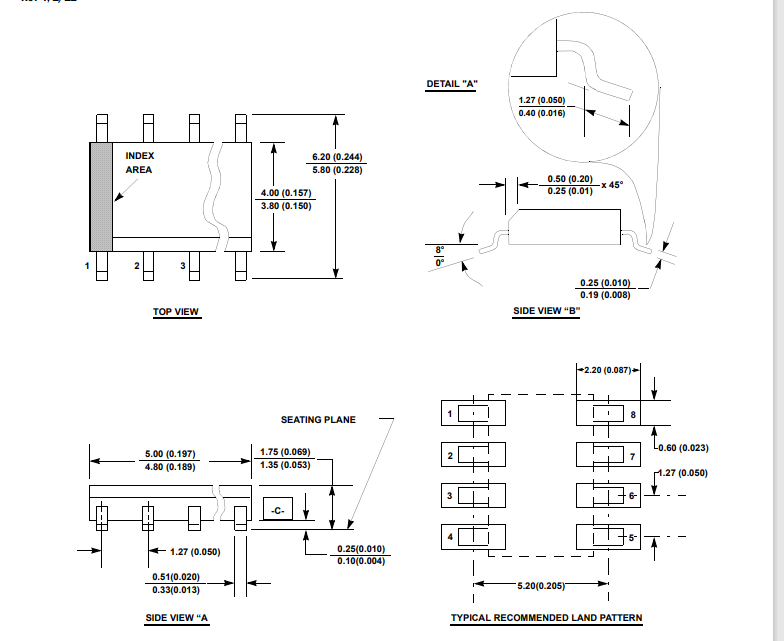

封装外形图
