江苏润石RS844x系列运算放大器介绍

压摆率（Slew Rate）表征输出信号建立的时间，包括Low to High和High to Low两种情况。运算放大器有很多指标是互相掣肘的，比如带宽与功耗，带宽越高，功耗就越大；通常芯片设计上，压摆率与单位增益带宽参数相对应，也就是压摆率以满足单位增益带宽为设计目标，如果要在这种设计架构的运算放大器里选择高压摆率的型号，就要选单位增益带宽高的型号，相应的，芯片功耗也就必然增大。

在各种运动控制系统，对马达驱动的电流、电压的检测要求响应速度尽可能高，除了放大回路能快速对信号进行调理外，也要求输出信号能够快速的建立起来，以让控制系统能快速识别到信号，为满足这类应用，增强压摆率的运算放大器应运而生。

RS844x系列运算放大器是在RS846xP的基础上，对相关参数做了调整，同样采用SR加速设计电路，缩小增益带宽积以降低芯片功耗，同时进一步优化PSRR、CMRR等参数，以使其能满足低功耗的应用需求。

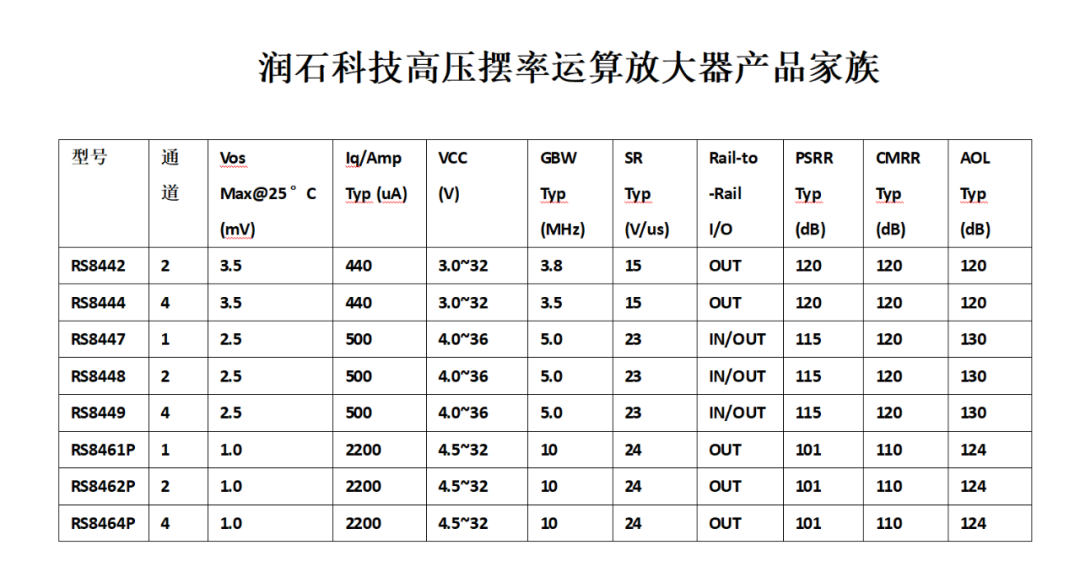

RS844x采用高压BCD 工艺设计，主要参数特性如下：

Ø高压摆率：典型15V/μs，最小9V/μs；

Ø单位增益带宽3.8MHz；

Ø输入失调电压低至0.8mV(Typ)；

Ø输入偏置电流低至10pA；

Ø低功耗0.44mA/Channel

Ø过载恢复时间0.5μs；

Ø轨对轨输出；

Ø电源纹波抑制比PSRR 120dB；

Ø共模抑制比CMRR 120dB；

Ø开环增益120dB；

Ø宽工作电压范围，3.0V~32V；

Ø扩展工业级工作温度范围-40°C~125°C。

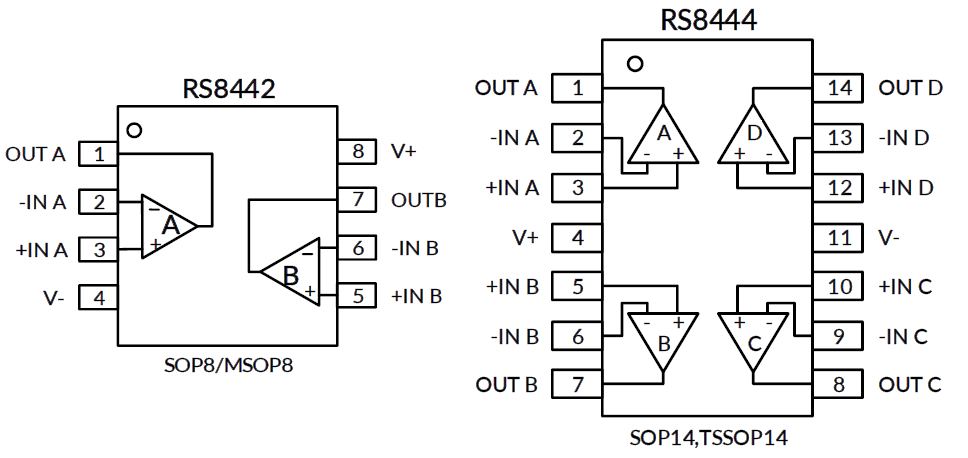

图1 RS8442/RS8444封装和管脚定义

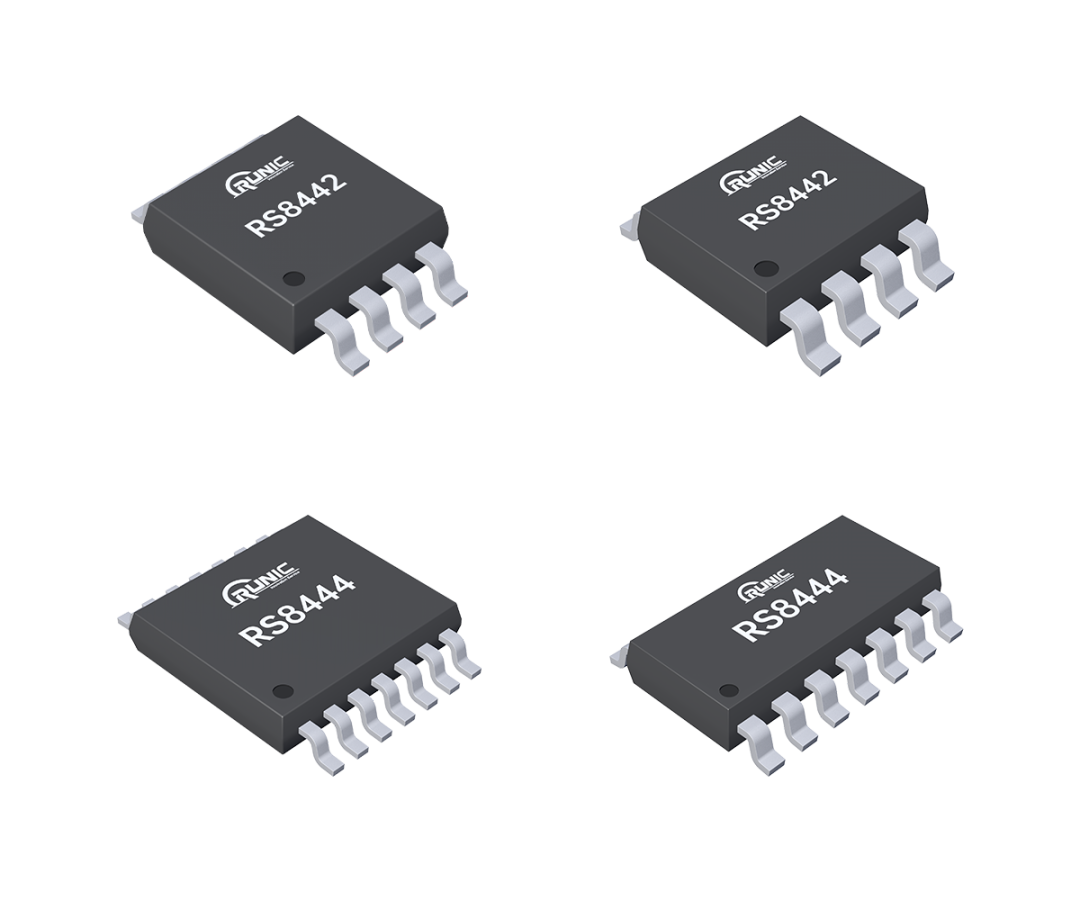

RS8442提供标准SOP8和MSOP8封装，RS8444提供标准SOP14和TSSOP14封装，封装尺寸和管脚定义都与当前市场通用产品兼容，欢迎各界工程师朋友索样评测。
