TLV1922 具有2.5V内部基准的65V漏极开路比较器技术

TLV1921 和 TLV1922 是单通道和双通道 65V 比较器系列，具有外部可访问的集成 2.5V 电压基准。输入具有失效防护功能，可耐受高达 65V 的电源电压。这使得这些比较器非常适合要求工作电压符合 65V 的 12V 和 24V 工业系统。同样，失效防护输入消除了电源时序问题。

数据表：*附件：具有集成 2.5V 电压基准的 TLV192x 系列 65V 比较器 数据表.pdf

单通道和双通道选项具有外部可用的 2.5V 参考输出和非专用比较器输入，允许采用反相和同相配置。双通道比较器还具有外部可用的 2.5V 参考输出，该输出在内部连接到第一个比较器的同相输入。双通道配置可实现窗口比较器应用或双通道过压检测。

所有器件均具有上电复位 (POR) 特性，这可将输出设置为已知状态，直到达到最小电源电压，且输出对输入做出响应，从而防止系统上电和断电期间出现错误输出。

该系列的比较器具有符合 65V 标准的开漏输出级。

特性

• 宽电源电压范围：3.3V 至 65V
• 高达 65V 的失效防护输入
• 高达 65V 的开漏输出
• 2.5V、1.5%、100ppm 最大电压基准
• 参考输出可驱动高达 1mA 的电流
• 3mV 输入失调电压
• 900ns 传播延迟
• 上电复位可提供已知的启动条件
• 低电源电流：每通道 8uA
• 引脚间距满足 IPC2221A 爬电要求 (SOIC)。
• 温度范围：-40°C 至 +125°C

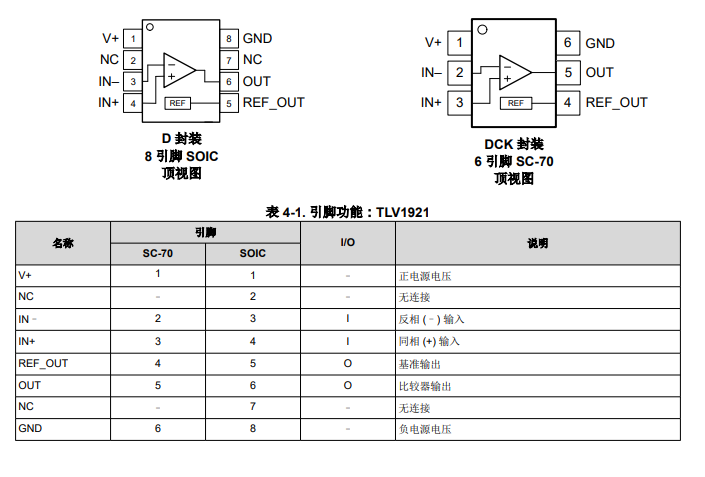

引脚配置和功能

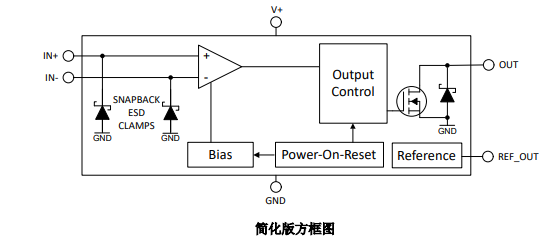

方框图

应用领域

TLV192x系列65V比较器由于其高性能和宽电源电压范围，被广泛应用于以下领域：

1. 电机驱动器 ：用于控制和驱动电机，实现精确的转速和位置控制。
2. 电器 ：用于各种家用电器的控制电路，提高电路的稳定性和可靠性。
3. 电网基础设施 ：用于监测和保护电网设备，确保电网的安全运行。
4. 工厂自动化和控制 ：用于自动化生产线上的各种传感器和控制电路，提高生产效率和产品质量。
5. 牵引逆变器 ：用于牵引系统中的逆变器电路，实现高效的能量转换和控制。
