TLV4H290-SEP 航天增强型开漏精密25µA四通道比较器

TLV4H290-SEP 和 TLV4H390-SEP 均为四通道比较器，可提供低输入失调电压和出色的速度功率比组合，且传播延迟为 100ns。工作电压范围为 1.65V 至 5.5V，每个通道的静态电源电流为 25µA。

数据表：*附件：采用增强型航天塑料的 TLV4H290-SEP 和 TLV4H390-SE 耐辐射高精度四通道比较器 技术资料.pdf

该器件系列包含容错输入，即使没有为比较器施加电源，也可以将电压施加到输入引脚，从而使其非常适合电源时序有挑战的应用。同样，这些比较器功能不会产生输出相位反转，容错输入电压可升至 6V 而不会损坏器件。

TLV4H290-SEP 比较器具有开漏输出级，可拉到低于或超过电源电压，使输出适合电平转换。TLV4H390-SEP 比较器具有推挽输出级，既能灌入电流，也能拉出电流。

TLV4H290-SEP 和 TLV4H390-SEP 采用塑料 14 引脚 SOT-23 封装，辐射耐受性高达 43MeV·cm2/mg。

特性

• VID
  • V62/24636-01XE
  • V62/24636-02XE
• 辐射 - 总电离剂量 (TID)
  • TID 特征值为 30krad (Si)
  • 在高达 30krad (Si) 的条件下无 ELDRS
  • RHA/RLAT 高达 30krad (Si)
• 辐射 - 单粒子效应 (SEE)
  • SEL 对于 LET 的抗扰度 = 43MeV·cm2/mg
  • SET 对于 LET 的抗扰度 = 43MeV·cm2/mg
• 增强型航天塑料
  • 受控基线
  • 一个封装/测试基地
  • 一个制造基地
  • 延长了产品生命周期
  • 产品可追溯性
• 1.65V 至 5.5V 的电源电压范围
• 精密输入失调电压为 300µV
• 容错输入
• 100ns 典型传播延迟
• 每通道的低静态电流为 25µA
• 低输入偏置电流 5pA
• 开漏输出选项 (TLV4H290-SEP)
• 推挽输出选项 (TLV4H390-SEP)
• -55°C 到 125°C 的完整温度范围
• 2kV ESD 保护

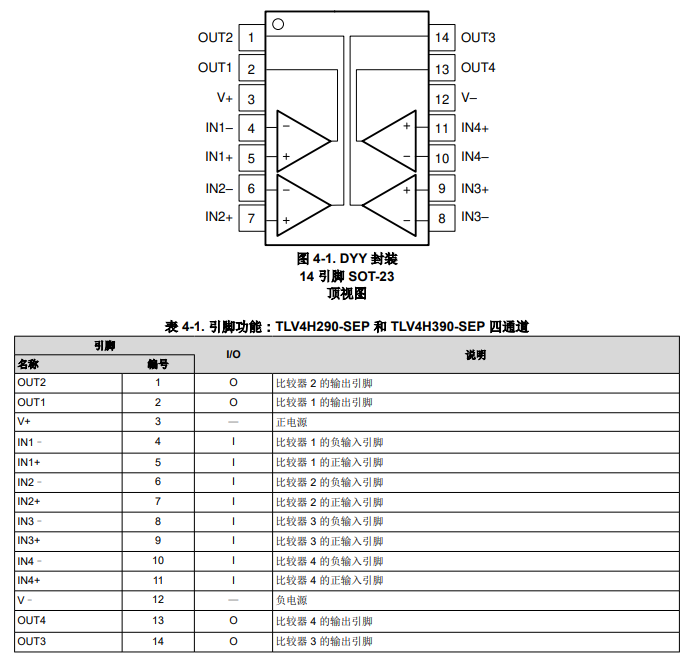

引脚功能图

功能方框图

应用
• 支持近地轨道航天应用
• 电器
• 楼宇自动化
• 工厂自动化与控制
• 电机驱动器
• 信息娱乐系统与仪表组
